【Tomcat】第二篇：图解Tomcat架构演变

源码环境配置

1. 导入源码包
2. 编辑运行配置，设置入口类以及项目构建目录（build目录）
3. 根据本地情况修改项目JDK版本，与字符编码

1.Tomcat架构演变历史

1.1 单server

Server 负责监听socket，解析请求，完成相关任务，返回处理结果

• Start()：启动服务器，打开socket连接，监听服务端口，接受客户端请求、处理、返回响应
• Stop()：关闭服务器，释放资源
• 缺点：请求监听和请求处理放一起扩展性很差（协议的切换 tomcat独立部署使用HTTP协议，与Apache集成时使用AJP协议）

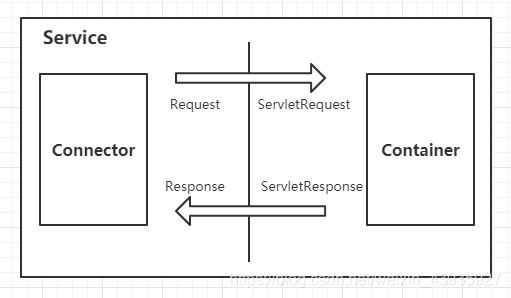

1.2 网络协议与请求处理分离

将Server拆分成两部分：Connector组件与Container组件

• Connector
  • 开启Socket并监听客户端请求，返回响应数据；
  • 一个Connector对应一个端口
• Container：负责具体的请求处理

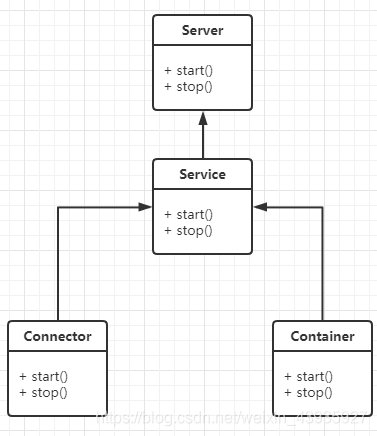

1.3 引入service 中间层

service 负责管理Connector与Container并建立映射关系

• 一个Server可以包含多个Service，每一个Service都是独立的，他们共享一个JVM以及系统类库。
• 一个Service负责维护多个Connector和一个Container
  • 这样来自Connector的请求只能有它所属的Service维护的Container处理；当需要使用多个端口时，就要配置多个service
  • 在这里Container是一个通用的概念，为了明确功能，并与Tomcat中的组件名称相同，可以将Container命名为Engineer
• Tomcat默认会启动一个名为Catalina的Service

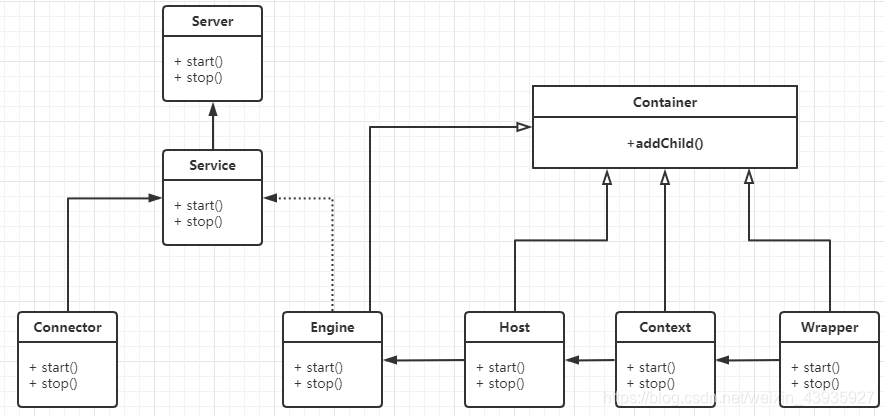

1.4 通过任务拆分实现Container

将 Container 分成了四部分：Engine，Host，Context，Wrapper，并且通过责任链模式串联

• Engine：没有父容器，一个 Engine代表一个完整的 Servlet 引擎，它接收来自Connector的请求，并决定传给哪个Host来处理，Host处理完请求后，将结果返回给Engine，Engine再将结果返回给Connector。
• Host：表示一个虚拟主机，即一个Tomcat可以拥有多个域名；这么设计符合tomcat初期，服务器资源紧张，一台服务器需要部署多个不同域名的服务；一个Engine可以有多个Host
• Context：表示一个web应用，即webapp下的应用；一个Host可以有多个Context
• Wrapper：表示一个servlet，用来具体处理相应请求；一个Context可以有多个Wrapper

1.5 组件统一管理：给所有组件都加上生命周期（LifeCycle）

• 生命周期包括包括
  • 生命周期状态：BEFORE_INIT_EVENT，AFTER_INIT_EVENT，START_EVENT等
  • 生命周期方法：init(), start(), stop, getState()等
• 每个组件都有生命周期
  • Connector：直接实现LifeCycle接口
  • Container：Container本身就是接口，它实现了LifeCycle，所以它的具体实现类们就有了生命周期

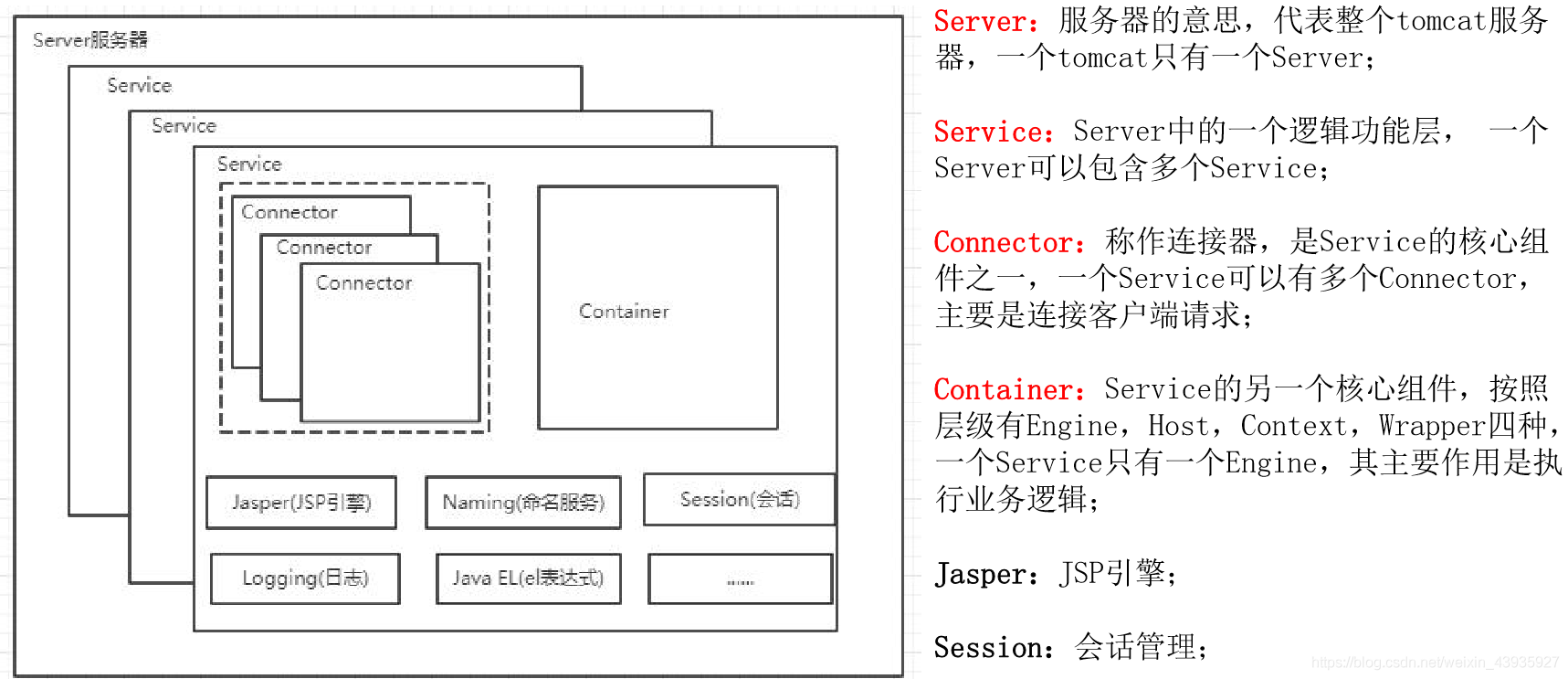

2.Tomcat总体架构图解

2.1 Connector

• Endpoint用于处理底层Socket 的网络连接，即实现TCP/IP协议
• Processor 用于将Endpoint 接收到的Socket 封装成Request,即实现HTTP协议
• Adapter 用于将封装好的Request 交给Container 进行具体处理。

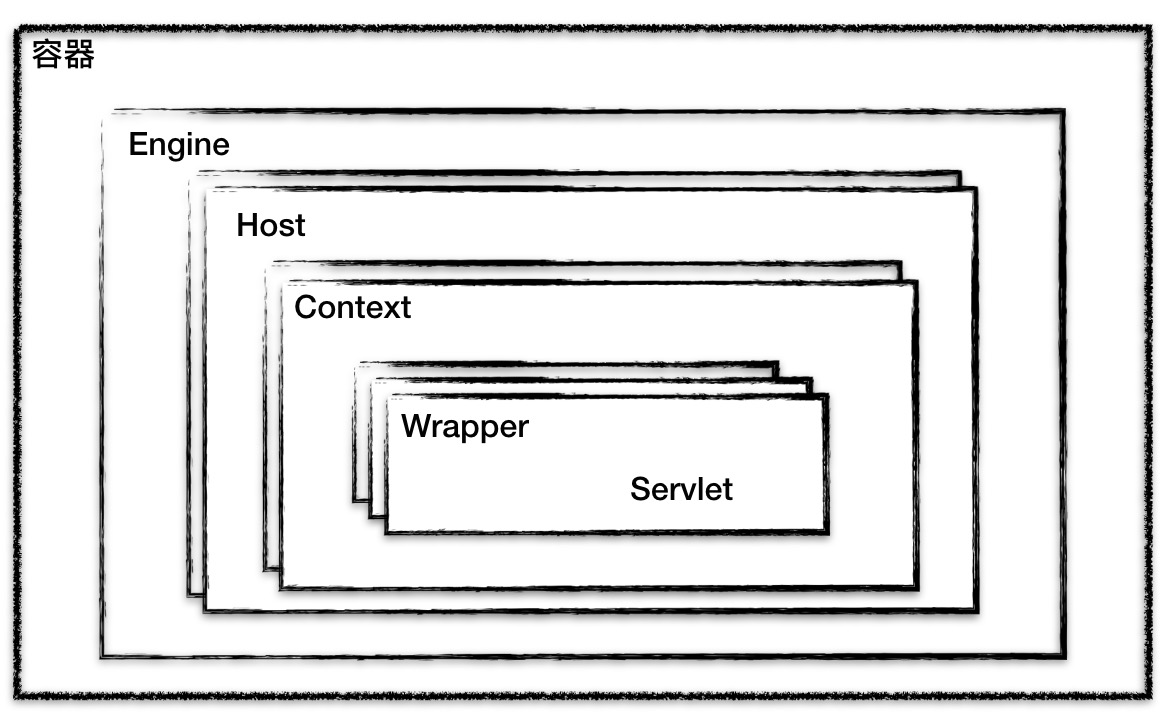

2.2 Container

文末再附上一篇参考链接
