“延迟突刺”、“性能抖动”等问题通常会受到多方因素影响不便排查，本文以线上问题为例，详解 TLB shootdown，最终使得 CPU 的消耗降低 2% 左右，并消除了抖动突刺，变得更加稳定。
问题背景
在互联网业务运行的过程中，难免遇到“延迟突刺”、“性能抖动”等问题，而通常这类问题会受到多种软件环境甚至硬件环境的影响，原因较为隐晦，解决起来相对棘手。
本文以一个线上问题为例子，深入 x86 体系结构，结合内核内存管理的知识，辅以多种 Linux 平台上的 Debug 工具，详解 TLB shootdown 问题，最终解决掉该问题，提升了业务性能。
名词约定
Kernel： 本文中特指 Linux-4.14。
KVM： Kernel-based Virtual Machine。现在主流的虚拟机技术之一。
Host： 指虚拟化场景下的宿主机。
Guest： 指虚拟化场景下的虚拟机。
APIC： Advanced Programmable Interrupt Controller 。Intel CPU 使用的中断控制器。
LAPIC： Local Advanced Programmable Interrupt Controller 。
IPI： Inter-Processor Interrupt。CPU 之间相互通知使用。
MMU： Memory Management Unit。Kernel 用来管理虚拟地址和物理地址映射的硬件。
TLB： Translation Lookaside Buffer。MMU 为了加速查找页表，使用的 cache。用来加速 MMU 的转化速度。
PTE： Page Table Entry 。管理页表使用的页表项。
jemalloc： 一个用户态内存管理的库，在多线程并发的场景下，malloc/free 的性能好于 glibc 默认的实现。
TLB shootdown
TLB shootdown 是如何发生的

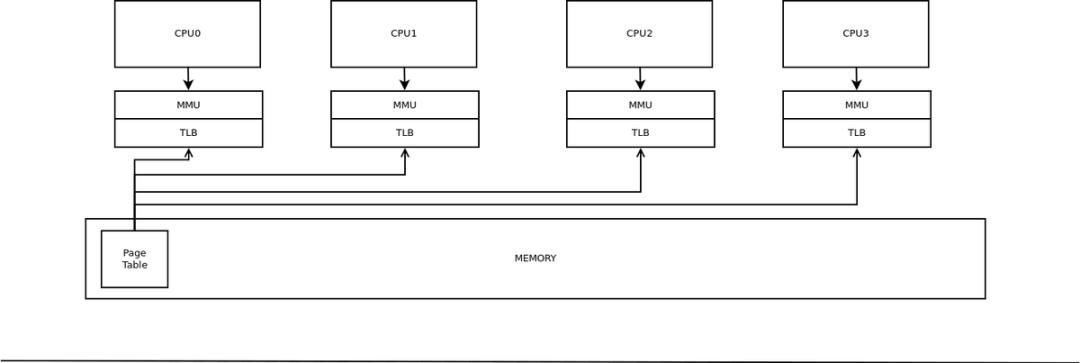

如上图所示，一个进程有 4 个 thread并行执行。由于 4 个 thread 共享同一个进程的页表，在执行的过程中，通过把 pgd 加载到 cr3 的方式，每个 CPU 的 TLB 中加载了相同的 page table。
如果 CPU0 上，想要修改 page table，尤其是想要释放一些内存，那么需要修改 page table，同时修改自己的 TLB（或者重新加载 TLB）。
然而，这还不够。例如，CPU0 上释放了 page A，并且 page A 被 kernel 回收，很有可能被其他的进程使用。但是，CPU1、CPU2 以及 CPU3 的 TLB 中还是缓存了对应的 PTE 表项，依然可以访问到 page A。

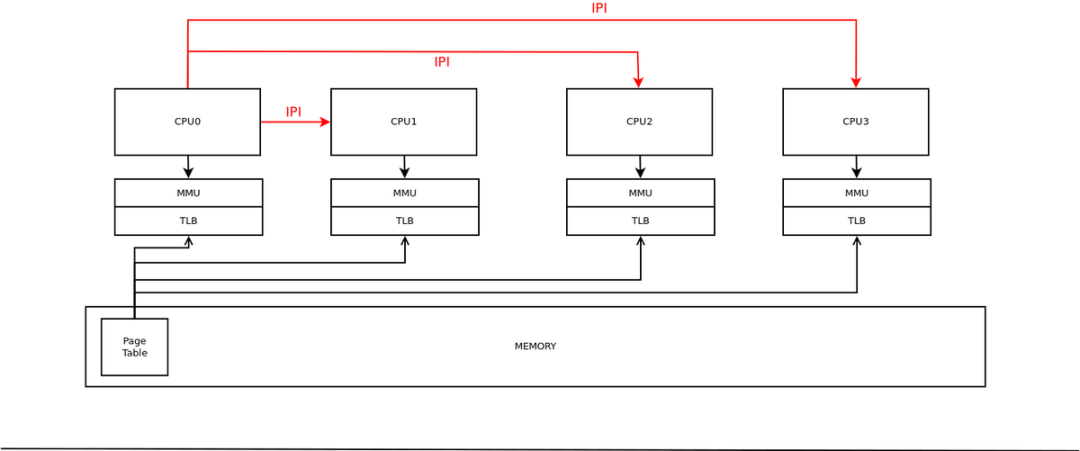

为了防止这个事情发生，CPU0 需要通知 CPU1、CPU2 和 CPU3,也需要在 TLB 中禁用掉对应的 PTE。通知的方式就是使用IPI （Inter-Processor Interrupt）。
在虚拟化的场景下，IPI 的成本比较高。如果 Guest 中有大量的 IPI，就会看到 Guest 的 CPU sys 暴涨。同时，在 Host 上可以发现虚拟机发生 vmexit 突增，其中主要是 wrmsr 的 ICR Request 产生。（熟悉 x86 的同学知道，x2apic 模式下，x86 上 IPI 的实现即通过 wrmsr 指令请求 ICR）
如何确认是 TLB shootdown 引起的问题
在 Guest 中执行：
#watch -d -n 1 "cat /proc/interrupts | grep TLB"
如果看到数据上涨比较厉害，那么基本就可以看到问题了。
在 Guest 中执行：
#perf top
如果看到 smp_call_function_many，那么很不幸，就是在批量发送 IPI。
好消息是这个场景并不常见，比较特定的情况下才会发生。典型的就是用户态进程中调用了系统调用：
int madvise(void *addr, size_t length, MADV_DONTNEED);
如何检查进程使用了 jemalloc，jemalloc 会调用 madvise，见下文：

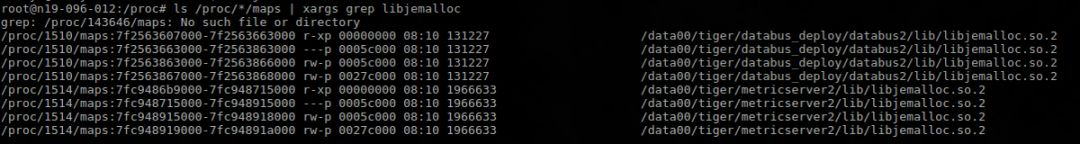

# ls /proc/*/maps | xargs grep jemalloc
确实对应的进程是否在执行 madvise 的方法, MADV_DONTNEED 会释放页表项，进而引起 tlb shootdown。所以 MADV_DONTNEED 是判断 tlb 问题的重要线索：

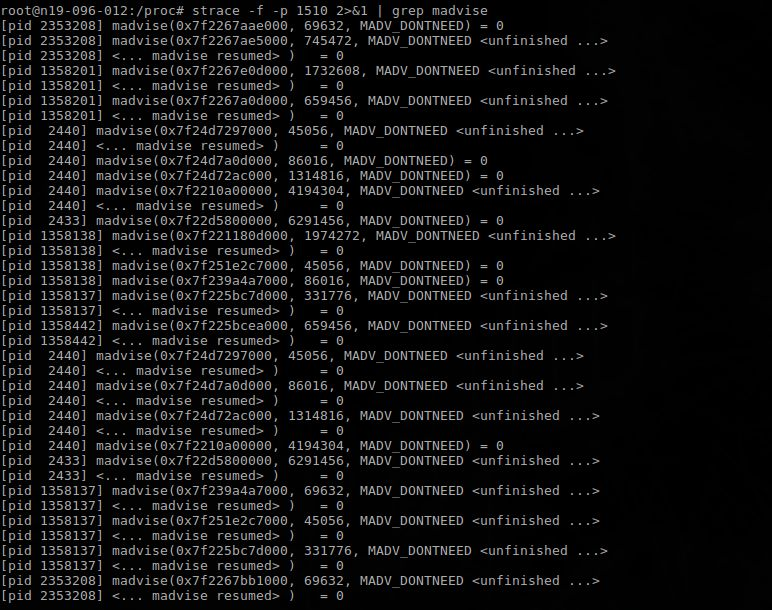

# strace -f -p 1510 2>&1 | grep madvise
madvise MADV_DONTNEED 和 munmap
确认上述的 TLB shootdown 问题之后，我们再来回顾一下，系统调用 madvise 到底起了什么作用呢？
int madvise(void *addr, size_t length, MADV_DONTNEED);
内存分配的一般过程
使用 mmap 分配一段虚拟地址空间；
第一次访问到某一个 4k 内的地址的时候，MMU 发现没有对应的 PTE，触发 page fault；
kernel 分配对应的 page。
如果使用了 DONTNEED，就会释放对应的 page。如果下一次再访问到，就会重复上述的 2 和 3。
效果就是短暂的 page 归还 kernel 之后，下次访问重新分配。
madvise DONTNEED 和 munmap 的区别

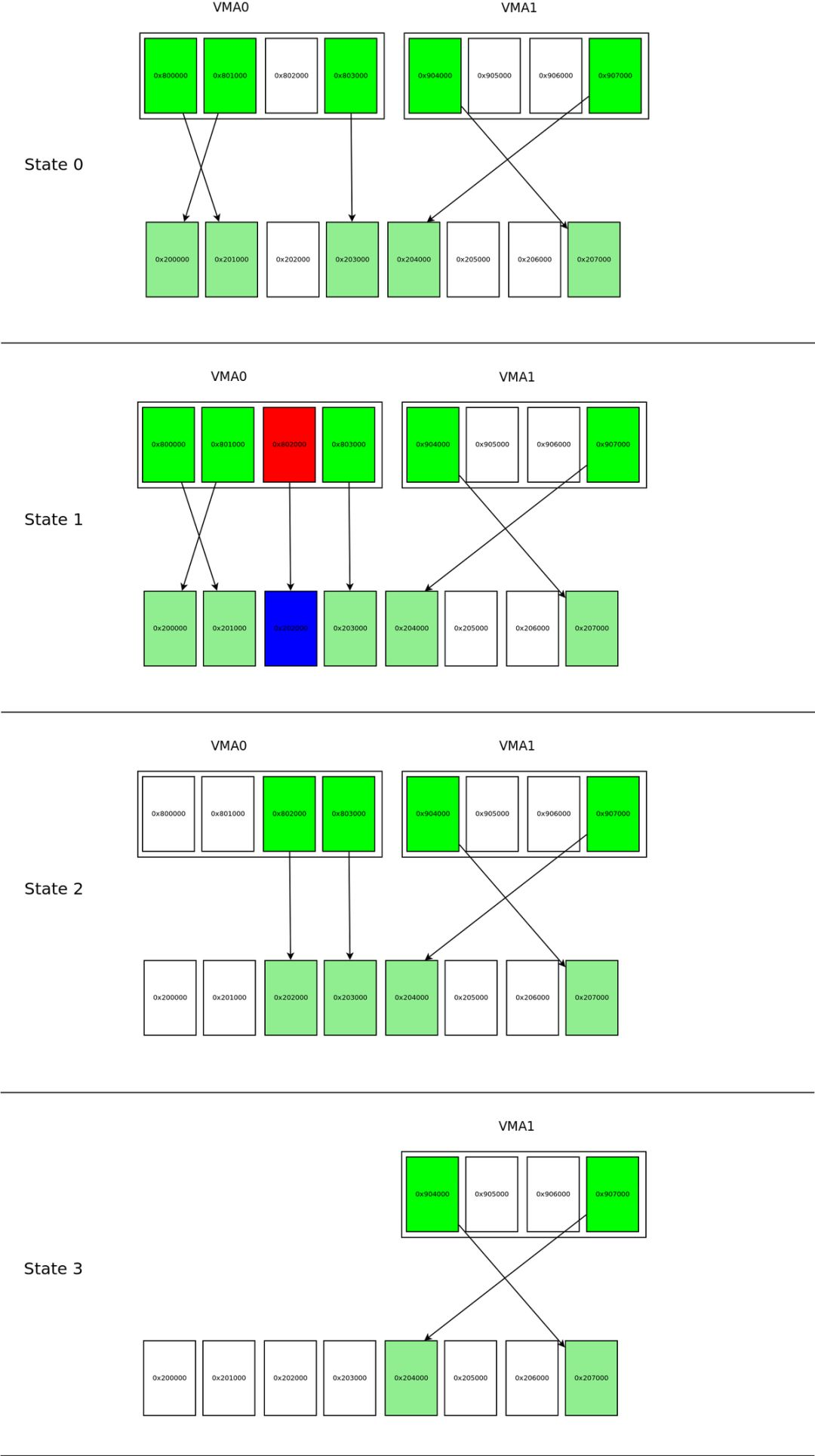

例如 state 0 所示，用户态进程分配了 VMA0 和 VMA1 两个虚拟机地址空间。有的地址上已经分配了物理页面（例如 0x800000），有的还没有分配（例如 0x802000）。
如 state 1 所示，用户态进程第一次访问到了例如 0x802000 地址的时候，触发了 page fault，内核为用户态进程的 0x802000 分配了物理页面（地址是 0x202000）。
如 state 2 所示，执行了：
madvise(0x800000, 8192, MADV_DONTNEED)
之后，内核释放了对应的物理页面。那么下一次访问到 0x800000 ～ 0x801fff 的时候，就会触发 page fault。处理过程类似 state 1。
如 state 3 所示，执行了：
munmap(0x800000, 16384);
就把对应的 VMA 释放了。那么下次访问到 0x800000 ～ 0x803fff 的时候，就会触发 segment fault。因为地址已经释放，属于非法地址，内核会给进程发送 signal 11。大部分情况下，会杀掉进程。
使用 jemalloc ENV 解决 TLB shootdown
问题产生自 jemalloc，所以尝试从 jemalloc 本身入手解决问题。
尝试去社区，问 jemalloc 的 maintainer，是否有办法解决 TLB shootdown 引起的问题，maintainer 建议通过 jemalloc 环境变量（MALLOC_CONF）动态控制 jemalloc 是否启动 madvise。问题和答复见：
https://github.com/jemalloc/jemalloc/issues/1422
在本地写测试代码，实际测试 jemalloc（比较靠近 upstream 的 5.0版本）和 maintainer 给出来的建议，在进程启动前导入环境变量：
MALLOC_CONF=dirty_decay_ms:-1,muzzy_decay_ms:-1
可以验证可以成功避免问题。该环境变量可以解决 tlb 问题，详细参数作用请参看手册：
http://jemalloc.net/jemalloc.3.html#opt.dirty_decay_ms
某业务同样使用了 jemalloc，但是测试没有效果。
对业务实际使用的 so 动态链接库进行：
#strings libjemalloc.so.2 | grep -i version
可以发现实际使用的版本是：
JEMALLOC_VERSION "4.2.0-0-gf70a254d44c8d30af2cd5d30531fb18fdabaae6d"
通过阅读 jemalloc 的源代码发现，在 4.2 版本的时候，还不支持 maintainer 给出来的变量参数。但是可以通过如下变量来达到类似的效果：
MALLOC_CONF=purge:decay,decay_time:-1

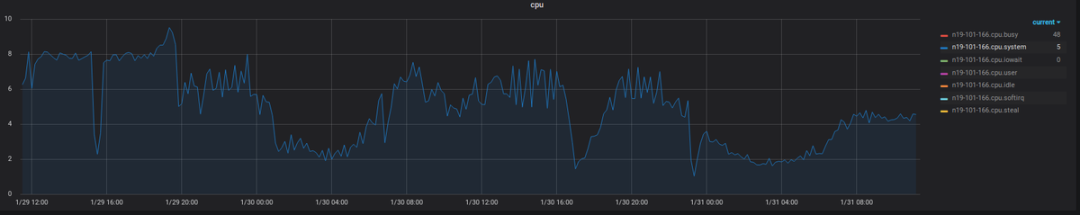

设置了 jemalloc 的参数之后，业务的表现得到了明显的提升。如下图所示，最后一个零点和前一个零点进行对比，CPU 的抖动情况得到了很大的改善，从之前的 6% 左右抖动到低于 4% 的稳定运行，且 CPU 的消耗曲线更加稳定平滑。
与此同时，业务上的延迟也更加稳定，PCT99 也降低了延迟突刺情况。
写在最后
在解决问题的过程中，也并非如文章所写的一般有序进行。期间也多次使用 perf 观察热点函数的变化；使用 atop 对比前后的业务表现和系统指标；也观察虚拟化的监控数据（wrmsr 的数量）等等手段，一步一步排除干扰，锁定问题。
随着当代操作系统的复杂度的提高，问题的难度也在提高。在解决问题的过程中，我们也在进步！
最后，欢迎加入字节跳动基础架构团队，一起探讨、解决问题，一起变强！
