AabResGuard 是字节跳动抖音技术团队开源的一款针对 .aab 文件的资源混淆工具。

AabResGuard 于 2019 年六月研发完成，于 2019 年七月底在 Tiktok、Vigo 等多个海外产品上线，为海外产品提供了资源保护和包大小优化的能力。

经过实践与验证，AabResGuard 上线后稳定运行，于是团队将其开源到社区。为了支持更多场景，AabResGuard 提供了 gradle plugin 和可以单独运行的 jar 包。除此之外，还提供了除资源混淆之外的一些额外特性。

Github 项目地址：

 https://github.com/bytedance/AabResGuard 。

开发背景

什么是 AAB ?

AAB 即 Android App Bundle，是 Google 推出的 APK 动态打包，动态组件化的技术，通过一个 .aab 结尾的 bundle 文件组装一个最适合你手机机型的 APK 来为你的设备安装。

An Android App Bundle is a new upload format that includes all your app’s compiled code and resources, but defers APK generation and signing to Google Play.

简介：Android app bundle (https://developer.android.com/guide/app-bundle/)

为什么要对 AAB 文件进行资源混淆？

资源混淆的意义： 保护资源和缩减包体积。

经过统计，APK 大小与安装转换率之间存在负相关关系。这种转换率的下降不仅是由于人们只是选择不安装，而是由于各种原因安装未完成。通过统计，APK 大小约为 10MB 的应用程序的下载完成率将比 APK 大小为 100MB 的应用程序高约 30％（数据来源于 Google play internal data）。

受 Google play 政策的影响，2019 年八月底 Google play 上的应用必须包含 64 位 so 库，这一政策无疑会对包大小造成爆炸性增长，我们最终决定选用 Android app bundle 方案。

上了 Android app bundle 方案后，我们通过 AAB 导出了一份 APK 文件进行包大小的对比，结果发现，包的体积变得更大了，其中的差异主要集中在资源上。

目前绝大数 APP 都使用了微信的 「APK 资源混淆」方案 AndResGuard (https://github.com/shwenzhang/AndResGuard)，通过缩减资源来达到减少 APK 的包体积的目的。

由于 .aab 和 .apk 文件结构的差异，APK 的资源混淆方案是不适用于 AAB 的。

这部分资源混淆的收益我们不能放弃，于是产出了一份针对 .aab 文件的资源混淆工具 AabResGuard。

收益

以下数据为 AabResGuard 在 tiktok-9.4.0 版本上的收益，由于每个应用对资源的优化程度不同，所以该数据在不同的应用上的优化不同，以实际数据为准。

AAB 文件实际上只是一种压缩包的格式（只用于上传 Google play store），最终用户下载的时候会通过用户手机机型配置的不同，生成一个最适配该配置的 APK，用户最终安装和下载的是 APK 文件。

文件格式	资源压缩前	资源压缩后	资源压缩比
AAB	35.8MB	27.2MB	24%
APK(Download size)	14.8MB	12.3MB	16.90%

不同手机的配置不同，所以收益体现不同，上表为（sdk16/arm64/480）的手机配置，由于 Google play store 对包体积会有二次压缩，所以实际的收益有所减少，具体线上数据的收益请参考 APK download size 的收益。

原理介绍

AAB 和 APK 文件结构的差异

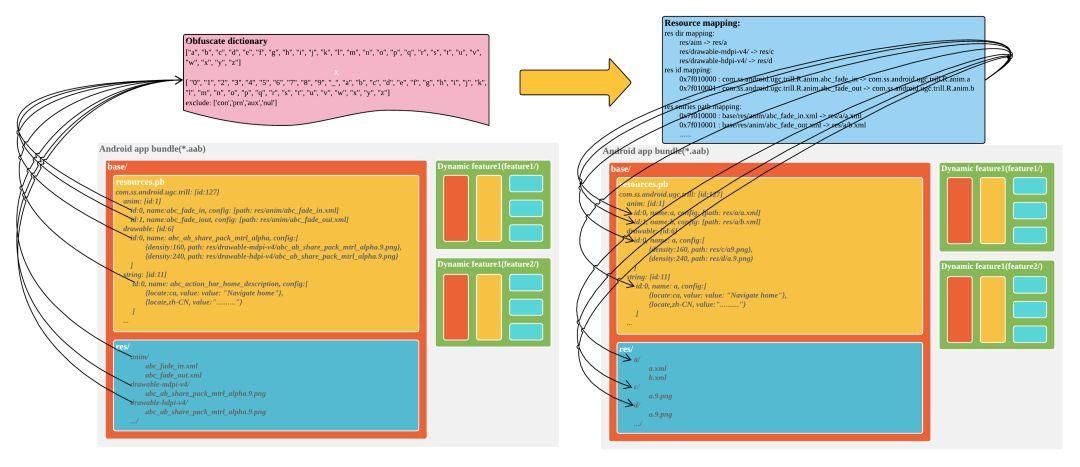

*.aab 和 *.apk 文件的结构对比如下图所示：

从图中可以看出，*.aab 和 *.apk 文件结构明显不同，*.aab 文件中的资源索引文件为 resources.pb，而 *.apk 文件中的资源索引文件为 resources.arsc 文件，二者的结构不同，解析自然也不相同，并且 *.aab 中的文件包含 dynamic feature 目录，所以 *.aab 中需要混淆更多的文件内容。

AAB 文件的解析

AabResGuard 是依赖于 bundletool 来完成 .aab 文件的解析、修改等相关操作的，而 bundletool 不同的版本之间差异较大，不同的版本之间可能会有一些兼容问题。

目前 AabResGuard 依赖了 bundletool-0.10.0 版本，如果通过 gradle 配置引入 AabResGuard，可能会覆盖 AGP(Android gradle plugin) 本身依赖的 bundletool 版本，从而导致版本的兼容问题。

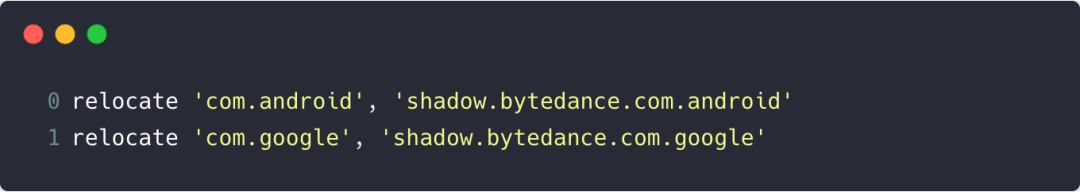

为了解决这个问题我们是通过使用 Shadow (https://imperceptiblethoughts.com/shadow/) 对引入的其他库的 package 重定向并且解除了 AabResGuard-plugin 中对 bundletool 的传递依赖。

资源混淆

最小字符替换，AabResGuard 会对资源文件进行混淆，替换原始的资源名称、路径为最短字符，以达到缩减包体积和资源保护的作用。

一个资源的组成有这么几部分：id、name、path 等，我们混淆的内容为：name、path，这二者在原始文件中默认是一一对应的（name 即为 path 的文件名称），但其实这二者并无关联，如果混淆后还是以 name 作为 path 的名称，无疑会造成空间的浪费。

如果 res/drawable-xxhdpi 路径下只有一个文件的话，无疑会造成两个字符的空间浪费。

AabResGuard 对每个文件夹下的文件和不同 type 的资源名称均采用单独混淆的方式，以保证每个文件夹下的文件和每种资源均为最短路径。

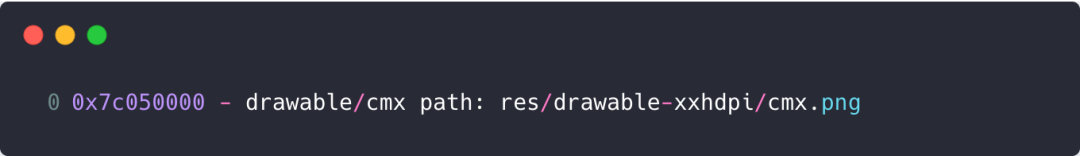

并且输出的 mapping 中保存了文件的资源 id，方便遇到问题后进行快速定位资源。

文件去重

AabResGuard 会对包中的重复资源进行 md5 去重 ，md5 相同的资源文件只会保留一份，并且会重定向 resources.pb 中被去重的资源文件路径。

文件去重在 tiktok 上减小了 4050 个文件，减小文件大小 0.6MB，由于 tiktok 对资源还有其他方面的优化，所以部分资源大小本身较小，不同应用的收益不同，以实际收益为准。

文案过滤

工程中除了无用资源文件之外，还有一些字符串资源（包括语言）也是无效的，这部分资源也会占用包体积，这部分资源是可以进行移除的，通过更改 resources.pb 文件来移除这部分资源以达到缩减包体积的作用。

事实证明，资源中占比最大的还是字符串资源，通过对无用字符串的移除，这部分收益可观，在 tiktok 上减少字符串个数 3691 个，减少语言 37 种，最大收益可达 2.5M。

AabResGuard 的特性与使用

特性

• 资源去重：对重复资源文件进行合并，缩减包体积。

• 文件过滤：支持对 bundle 包中的文件进行过滤，目前只支持 MATE-INFO/、lib/ 路径下的过滤。

• 白名单：白名单中的资源，名称不予混淆。

• 增量混淆：输入 mapping 文件，支持增量混淆。

• 文案删除：输入按行分割的字符串文件，移除文案及翻译。

使用

• 命令行工具：支持命令行一键输入输出。

• Gradle plugin：支持 gradle plugin，使用原始打包命令执行混淆。

Gradle plugin

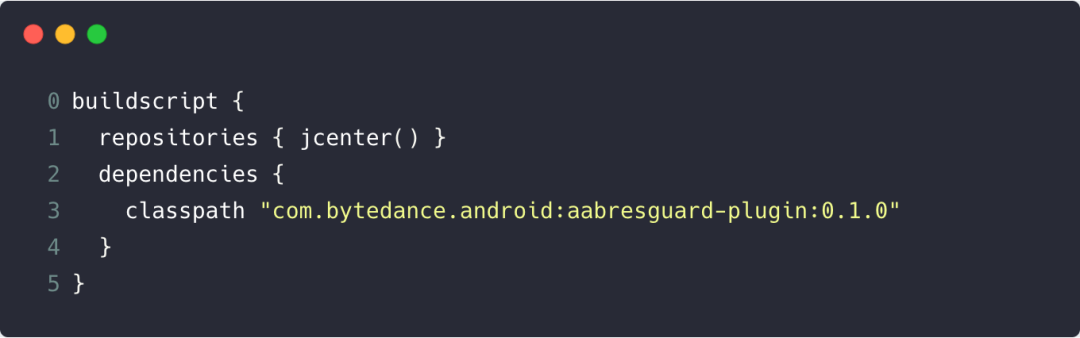

在 build.gradle(root project) 中进行配置：

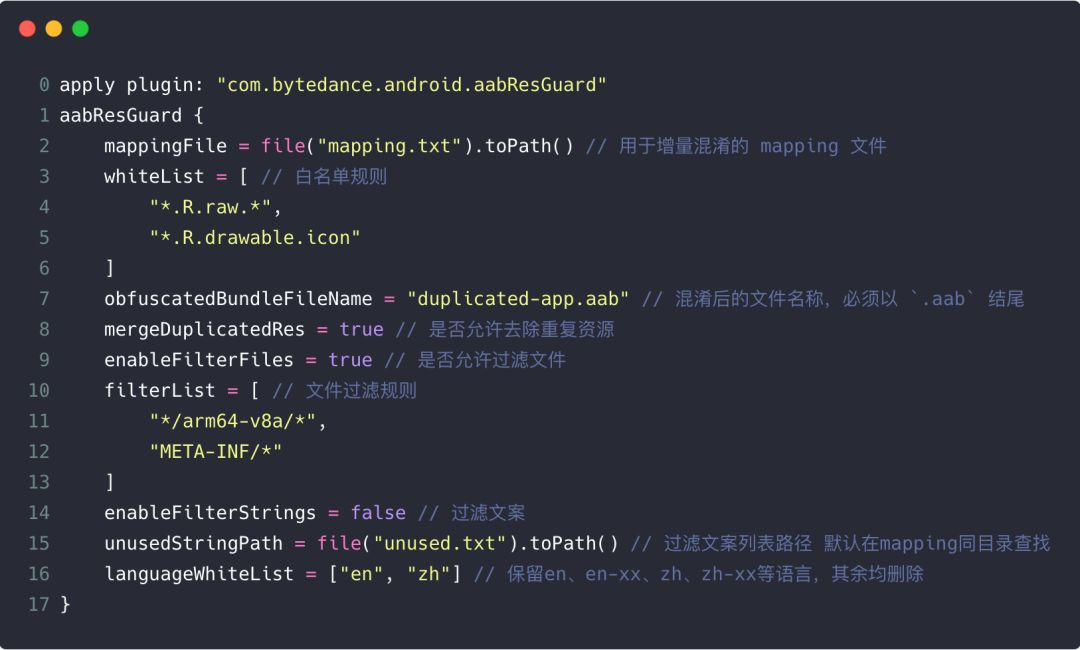

在 build.gradle(application) 中配置：

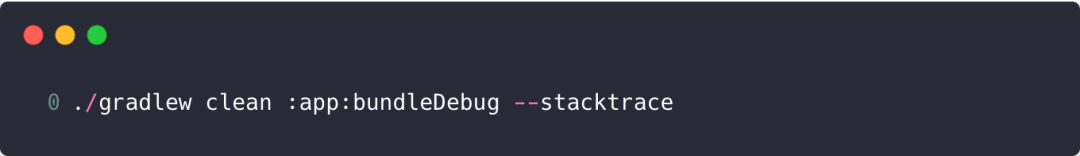

aabResGuard plugin 侵入了 bundle 打包流程，可以直接执行原始打包命令进行混淆。

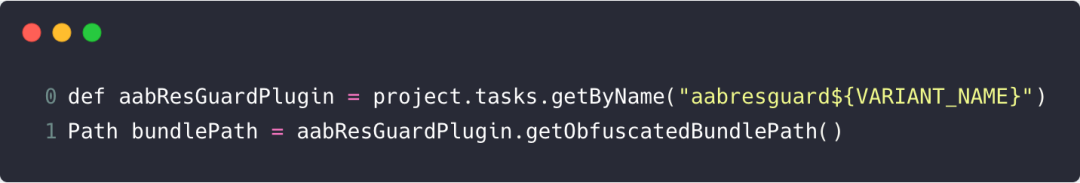

通过 gradle 获取混淆后的 bundle 文件路径：

命令行支持

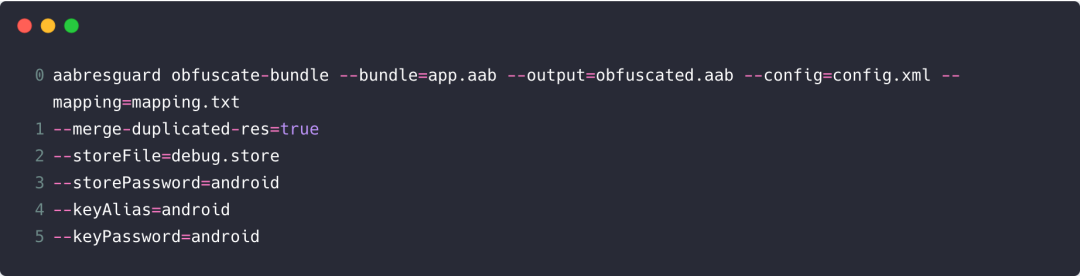

AabResGuard 提供了 jar 包，可以使用命令行直接执行。

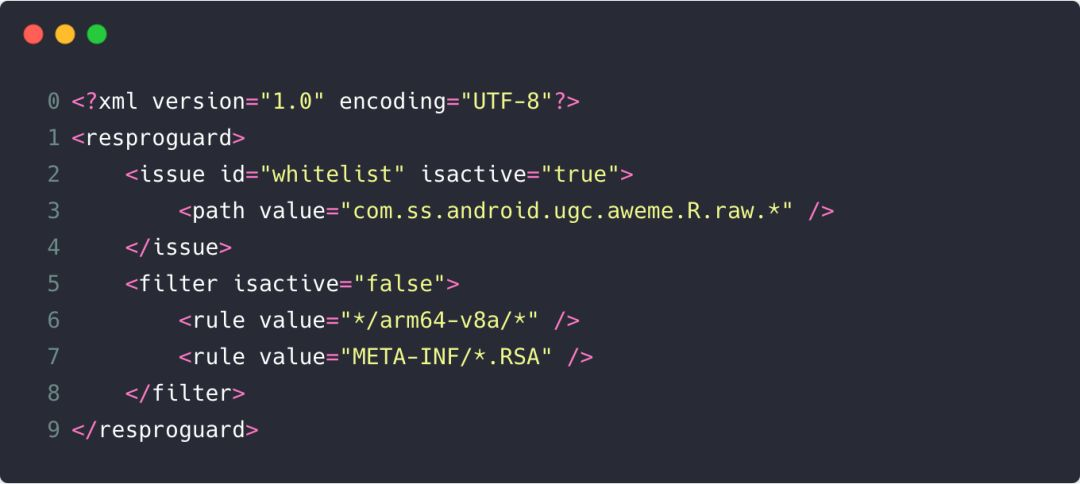

配置文件 config.xml，白名单支持「正则表达式」：

更多命令的使用，请移步命令行支持 (https://github.com/bytedance/AabResGuard/blob/develop/wiki/en/COMMAND.md)。

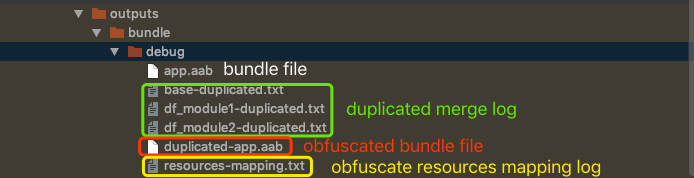

产物

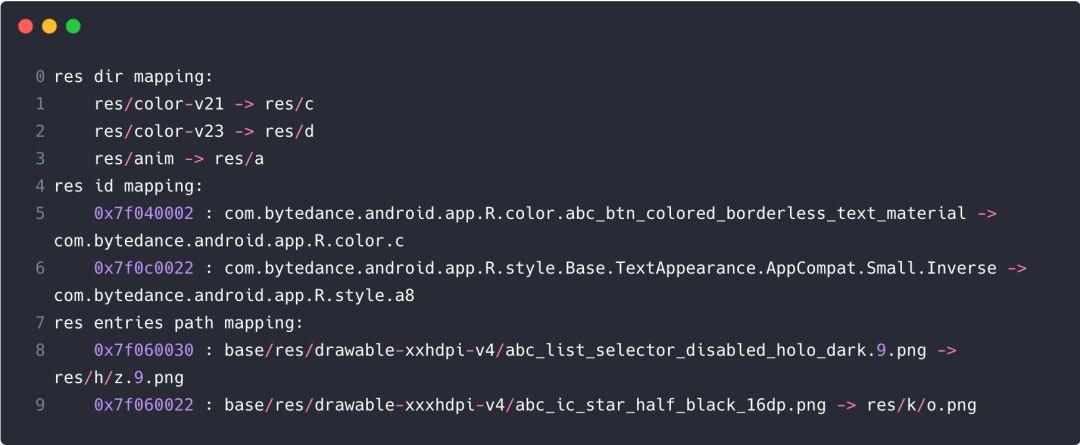

resources-mapping

用于记录资源混淆规则的日志文件，示例如下：

• res dir mapping： 存储资源文件目录的混淆规则。格式：dir -> dir（res/ 根目录不可以被混淆）

• res id mapping： 存储资源名称的混淆规则。格式：resourceId : resourceName -> resourceName（增量混淆时，resourceId 不会被读入）

• res entries path mapping： 存储资源文件路径的混淆规则。格式：resourceId : path -> path（增量混淆时，resourceId 不会被读入）

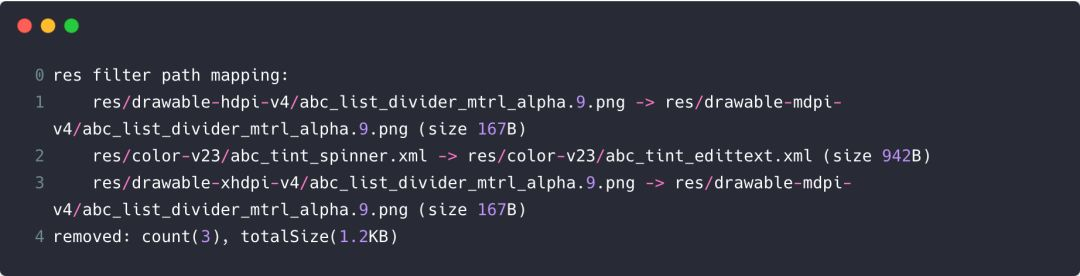

-duplicated.txt

用于记录被去重的资源文件，示例如下：

展望与总结

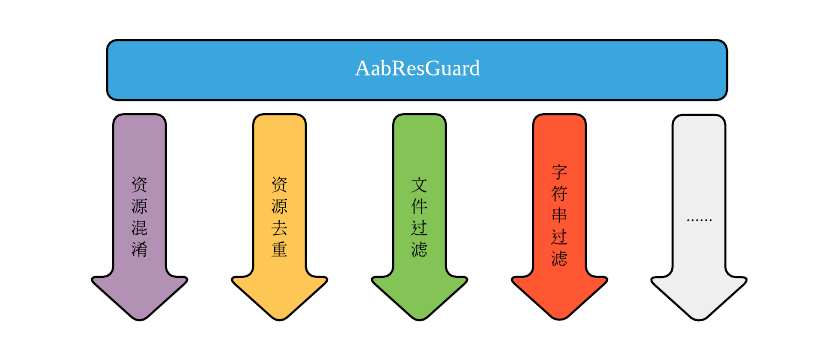

AabResGuard 的可扩展性强，「资源混淆」、「资源去重」、「文件过滤」、「字符串过滤」等功能均可独立运行。并且框架的设计使 AabResGuard 不光是针对资源混淆的工具，更多的是提供了方便我们对 *.aab 文件进行解析、更新等操作。

如：某些情况下我们需要通过 AAB 导出一个全量的 APK 包，这种情况下导出的 APK 会包含所有的资源，但是我们希望只有一种维度的 so，我们可以过滤 32 位 so 来生成一个 64 位的 AAB 文件以达到目的。

如果因为某些特殊需求需要对 *.aab 文件进行二次修改的话，可以对 AabResGuard 进行扩展以快速达到目的。

参考资料

Android app bundle (https://developer.android.com/guide/app-bundle)

AndResGuard (https://github.com/shwenzhang/AndResGuard)

Aapt2 (https://android.googlesource.com/platform/frameworks/base.git/+/master/tools/aapt2)

Bundletool (https://github.com/google/bundletool)

Shadow (https://imperceptiblethoughts.com/shadow/)

Shrinking APKs, growing installs (https://medium.com/googleplaydev/shrinking-apks-growing-installs-5d3fcba23ce2)
