背景
启动是App给用户的第一印象，对用户体验至关重要。抖音的业务迭代迅速，如果放任不管，启动速度会一点点劣化。为此抖音iOS客户端团队做了大量优化工作，除了传统的修改业务代码方式，我们还做了些开拓性的探索，发现修改代码在二进制文件的布局可以提高启动性能，方案落地后在抖音上启动速度提高了约15%。
本文从原理出发，介绍了我们是如何通过静态扫描和运行时trace找到启动时候调用的函数，然后修改编译参数完成二进制文件的重新排布。
原理
Page Fault
进程如果能直接访问物理内存无疑是很不安全的，所以操作系统在物理内存的上又建立了一层虚拟内存。为了提高效率和方便管理，又对虚拟内存和物理内存又进行分页（Page）。当进程访问一个虚拟内存Page而对应的物理内存却不存在时，会触发一次缺页中断（Page Fault），分配物理内存，有需要的话会从磁盘mmap读人数据。
通过App Store渠道分发的App，Page Fault还会进行签名验证，所以一次Page Fault的耗时比想象的要多：
Page Fault
重排
编译器在生成二进制代码的时候，默认按照链接的Object File(.o)顺序写文件，按照Object File内部的函数顺序写函数。
静态库文件.a就是一组.o文件的ar包，可以用
ar -t查看.a包含的所有.o。
默认布局

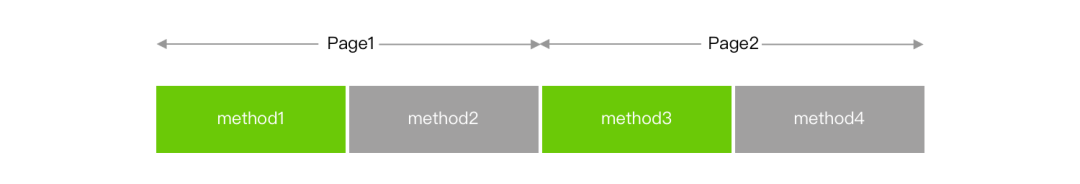

简化问题：假设我们只有两个page：page1/page2，其中绿色的method1和method3启动时候需要调用，为了执行对应的代码，系统必须进行两个Page Fault。

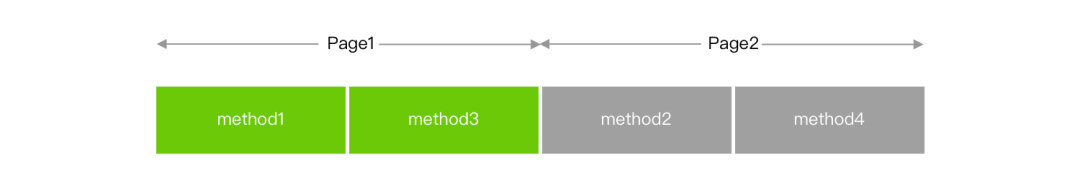

但如果我们把method1和method3排布到一起，那么只需要一个Page Fault即可，这就是二进制文件重排的核心原理。
重排之后
我们的经验是优化一个Page Fault，启动速度提升0.6~0.8ms。
核心问题
为了完成重排，有以下几个问题要解决：
重排效果怎么样 - 获取启动阶段的page fault次数
重排成功了没 - 拿到当前二进制的函数布局
如何重排 - 让链接器按照指定顺序生成Mach-O
重排的内容 - 获取启动时候用到的函数
System Trace
日常开发中性能分析是用最多的工具无疑是Time Profiler，但Time Profiler是基于采样的，并且只能统计线程实际在运行的时间，而发生Page Fault的时候线程是被blocked，所以我们需要用一个不常用但功能却很强大的工具：System Trace。

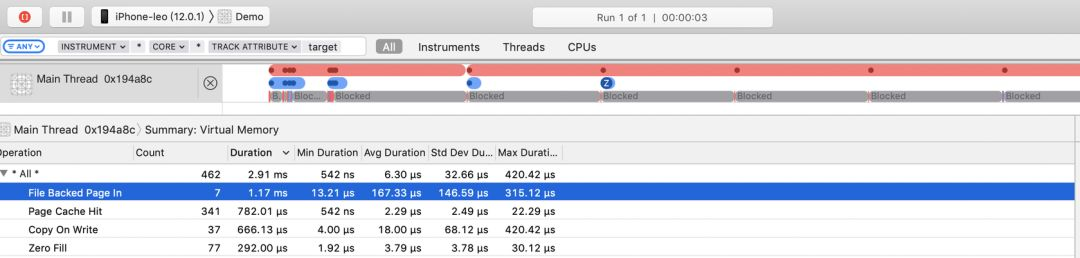

选中主线程，在VM Activity中的File Backed Page In次数就是Page Fault次数，并且双击还能按时序看到引起Page Fault的堆栈：
System Trace
signpost
现在我们在Instrument中已经能拿到某个时间段的Page In次数，那么如何和启动映射起来呢？
我们的答案是：os_signpost。
os_signpost是iOS 12开始引入的一组API，可以在Instruments绘制一个时间段，代码也很简单：
1os_log_t logger = os_log_create("com.bytedance.tiktok", "performance");
2os_signpost_id_t signPostId = os_signpost_id_make_with_pointer(logger,sign);
3//标记时间段开始
4os_signpost_interval_begin(logger, signPostId, "Launch","%{public}s", "");
5//标记结束

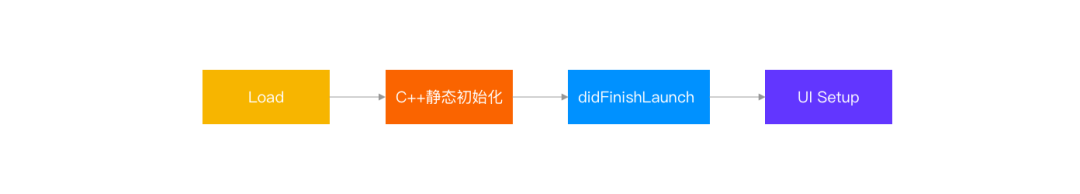

6os_signpost_interval_end(logger, signPostId, "Launch");通常可以把启动分为四个阶段处理：
启动阶段
有多少个Mach-O，就会有多少个Load和C++静态初始化阶段，用signpost相关API对对应阶段打点，方便跟踪每个阶段的优化效果。
Linkmap

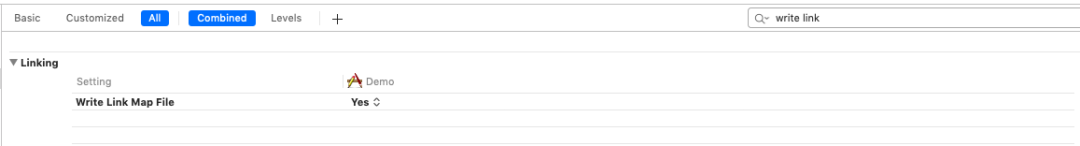

Linkmap是iOS编译过程的中间产物，记录了二进制文件的布局，需要在Xcode的Build Settings里开启Write Link Map File：
Build Settings

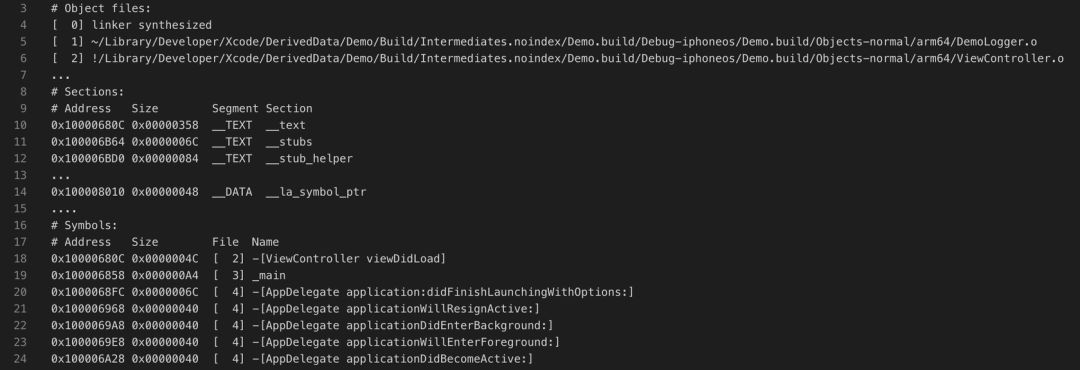

比如以下是一个单页面Demo项目的linkmap。
linkmap
linkmap主要包括三大部分：
Object Files 生成二进制用到的link单元的路径和文件编号
Sections 记录Mach-O每个Segment/p的地址范围
Symbols 按顺序记录每个符号的地址范围
ld
Xcode使用的链接器件是ld，ld有一个不常用的参数-order_file，通过man ld可以看到详细文档：
Alters the order in which functions and data are laid out. For each p in the output file, any symbol in that p that are specified in the order file file is moved to the start of its p and laid out in the same order as in the order file file.
可以看到，order_file中的符号会按照顺序排列在对应p的开始，完美的满足了我们的需求。

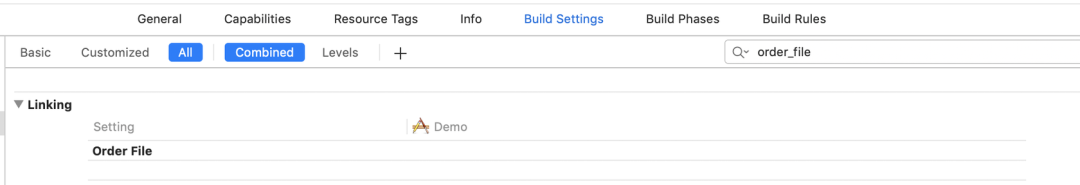

Xcode的GUI也提供了order_file选项：
order_file
如果order_file中的符号实际不存在会怎么样呢？
ld会忽略这些符号，如果提供了link选项-order_file_statistics，会以warning的形式把这些没找到的符号打印在日志里。
获得符号
还剩下最后一个，也是最核心的一个问题，获取启动时候用到的函数符号。
我们首先排除了解析Instruments(Time Profiler/System Trace) trace文件方案，因为他们都是基于特定场景采样的，大多数符号获取不到。最后选择了静态扫描+运行时Trace结合的解决方案。
Load
Objective C的符号名是+-[Class_name(category_name) method:name:]，其中+表示类方法，-表示实例方法。
刚刚提到linkmap里记录了所有的符号名，所以只要扫一遍linkmap的__TEXT,__text，正则匹配("^\+\[.*\ load\]$")既可以拿到所有的load方法符号。
C++静态初始化
C++并不像Objective C方法那样，大部分方法调用编译后都是objc_msgSend，也就没有一个入口函数去运行时hook。
但是可以用-finstrument-functions在编译期插桩“hook”，但由于抖音的很多依赖由其他团队提供静态库，这套方案需要修改依赖的构建过程。二进制文件重排在没有业界经验可供参考，不确定收益的情况下，选择了并不完美但成本最低的静态扫描方案。
1. 扫描linkmap的__DATA，__mod_init_func，这个p存储了包含C++静态初始化方法的文件，获得文件号[ 5]。
1//__mod_init_func
20x100008060 0x00000008 [ 5] ltmp7
3//[ 5]对应的文件
4[ 5] .../Build/Products/Debug-iphoneos/libStaticLibrary.a(StaticLibrary.o)2. 通过文件号，解压出.o。
1➜ lipo libStaticLibrary.a -thin arm64 -output arm64.a
2➜ ar -x arm64.a StaticLibrary.o3. 通过.o，获得静态初始化的符号名_demo_constructor。
1➜ objdump -r -p=__mod_init_func StaticLibrary.o
2
3StaticLibrary.o: file format Mach-O arm64
4
5RELOCATION RECORDS FOR [__mod_init_func]:
60000000000000000 ARM64_RELOC_UNSIGNED _demo_constructor4. 通过符号名，文件号，在linkmap中找到符号在二进制中的范围：
10x100004A30 0x0000001C [ 5] _demo_constructor5. 通过起始地址，对代码进行反汇编：
1➜ objdump -d --start-address=0x100004A30 --stop-address=0x100004A4B demo_arm64
2
3_demo_constructor:
4100004a30: fd 7b bf a9 stp x29, x30, [sp, #-16]!
5100004a34: fd 03 00 91 mov x29, sp
6100004a38: 20 0c 80 52 mov w0, #97
7100004a3c: da 06 00 94 bl #7016
8100004a40: 40 0c 80 52 mov w0, #98
9100004a44: fd 7b c1 a8 ldp x29, x30, [sp], #16
10100004a48: d7 06 00 14 b #7004
6. 通过扫描bl指令扫描子程序调用，子程序在二进制的开始地址为：100004a3c +1b68（对应十进制的7016）。
1100004a3c: da 06 00 94 bl #7016
7. 通过开始地址，可以找到符号名和结束地址，然后重复5～7，递归的找到所有的子程序调用的函数符号。
小坑
STL里会针对string生成初始化函数，这样会导致多个.o里存在同名的符号，例如：
1__ZNSt3__112basic_stringIcNS_11char_traitsIcEENS_9allocatorIcEEEC1IDnEEPKc类似这样的重复符号的情况在C++里有很多，所以C/C++符号在order_file里要带着所在的.o信息：
1//order_file.txt
2libDemoLibrary.a(object.o):__GLOBAL__sub_I_demo_file.cpp局限性
branch系列汇编指令除了bl/b，还有br/blr，即通过寄存器的间接子程序调用，静态扫描无法覆盖到这种情况。
Local符号
在做C++静态初始化扫描的时候，发现扫描出了很多类似l002的符号。经过一番调研，发现是依赖方输出静态库的时候裁剪了local符号。导致__GLOBAL__sub_I_demo_file.cpp 变成了l002。

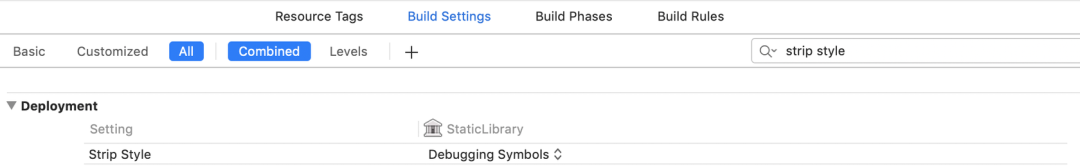

需要静态库出包的时候保留local符号，CI脚本不要执行strip -x，同时Xcode对应target的Strip Style修改为Debugging symbol：
Strip Style
静态库保留的local符号会在宿主App生成IPA之前裁剪掉，所以不会对最后的IPA包大小有影响。宿主App的Strip Style要选择All Symbols，宿主动态库选择Non-Global Symbols。
Objective C方法
绝大部分Objective C的方法在编译后会走objc_msgSend，所以通过fishhook(https://github.com/facebook/fishhook) hook这一个C函数即可获得Objective C符号。由于objc_msgSend是变长参数，所以hook代码需要用汇编来实现：
1//代码参考InspectiveC
2__attribute__((__naked__))
3static void hook_Objc_msgSend() {
4 save()
5 __asm volatile ("mov x2, lr\n");
6 __asm volatile ("mov x3, x4\n");
7 call(blr, &before_objc_msgSend)
8 load()
9 call(blr, orig_objc_msgSend)
10 save()
11 call(blr, &after_objc_msgSend)
12 __asm volatile ("mov lr, x0\n");
13 load()
14 ret()
15}子程序调用时候要保存和恢复参数寄存器，所以save和load分别对x0~x9, q0~q9入栈/出栈。call则通过寄存器来间接调用函数：
1#define save() \
2__asm volatile ( \
3"stp q6, q7, [sp, #-32]!\n"\
4...
5
6#define load() \
7__asm volatile ( \
8"ldp x0, x1, [sp], #16\n" \
9...
10
11#define call(b, value) \
12__asm volatile ("stp x8, x9, [sp, #-16]!\n"); \
13__asm volatile ("mov x12, %0\n" :: "r"(value)); \
14__asm volatile ("ldp x8, x9, [sp], #16\n"); \
15__asm volatile (#b " x12\n");在before_objc_msgSend中用栈保存lr，在after_objc_msgSend恢复lr。由于要生成trace文件，为了降低文件的大小，直接写入的是函数地址，且只有当前可执行文件的Mach-O(app和动态库)代码段才会写入：
iOS中，由于ALSR(https://en.wikipedia.org/wiki/Address_space_layout_randomization)的存在，在写入之前需要先减去偏移量slide：
1IMP imp = (IMP)class_getMethodImplementation(object_getClass(self), _cmd);
2unsigned long imppos = (unsigned long)imp;
3unsigned long addr = immpos - macho_slide获取一个二进制的__text段地址范围：
1unsigned long size = 0;
2unsigned long start = (unsigned long)getpdata(mhp, "__TEXT", "__text", &size);
3unsigned long end = start + size;获取到函数地址后，反查linkmap既可找到方法的符号名。
Block
block是一种特殊的单元，block在编译后的函数体是一个C函数，在调用的时候直接通过指针调用，并不走objc_msgSend，所以需要单独hook。
通过Block的源码可以看到block的内存布局如下：
1struct Block_layout {
2 void *isa;
3 int32_t flags; // contains ref count
4 int32_t reserved;
5 void *invoke;
6 struct Block_descriptor1 *descriptor;
7};
8struct Block_descriptor1 {
9 uintptr_t reserved;
10 uintptr_t size;
11};其中invoke就是函数的指针，hook思路是将invoke替换为自定义实现，然后在reserved保存为原始实现。
1//参考 https://github.com/youngsoft/YSBlockHook
2if (layout->descriptor != NULL && layout->descriptor->reserved == NULL)
3{
4 if (layout->invoke != (void *)hook_block_envoke)
5 {
6 layout->descriptor->reserved = layout->invoke;
7 layout->invoke = (void *)hook_block_envoke;
8 }
9}由于block对应的函数签名不一样，所以这里仍然采用汇编来实现hook_block_envoke：
1__attribute__((__naked__))
2static void hook_block_envoke() {
3 save()
4 __asm volatile ("mov x1, lr\n");
5 call(blr, &before_block_hook);
6 __asm volatile ("mov lr, x0\n");
7 load()
8 //调用原始的invoke，即resvered存储的地址
9 __asm volatile ("ldr x12, [x0, #24]\n");
10 __asm volatile ("ldr x12, [x12]\n");
11 __asm volatile ("br x12\n");
12}在before_block_hook中获得函数地址（同样要减去slide）。
1intptr_t before_block_hook(id block,intptr_t lr)
2{
3 Block_layout * layout = (Block_layout *)block;
4 //layout->descriptor->reserved即block的函数地址
5 return lr;
6}同样，通过函数地址反查linkmap既可找到block符号。
瓶颈
基于静态扫描+运行时trace的方案仍然存在少量瓶颈：
initialize hook不到
部分block hook不到
C++通过寄存器的间接函数调用静态扫描不出来
目前的重排方案能够覆盖到80%～90%的符号，未来我们会尝试编译期插桩等方案来进行100%的符号覆盖，让重排达到最优效果。

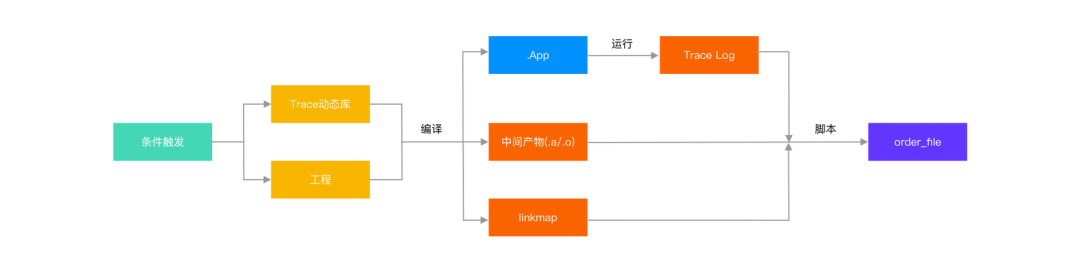

整体流程
流程
设置条件触发流程
工程注入Trace动态库，选择release模式编译出.app/linkmap/中间产物
运行一次App到启动结束，Trace动态库会在沙盒生成Trace log
以Trace Log，中间产物和linkmap作为输入，运行脚本解析出order_file
总结
目前，在缺少业界经验参考的情况下，我们成功验证了二进制文件重排方案在iOS APP开发中的可行性和稳定性。基于二进制文件重排，我们在针对抖音的iOS客户端上的优化工作中，获得了约15%的启动速度提升。
抽象来看，APP开发中大家会遇到这样一个通用的问题，即在某些情况下，APP运行需要进行大量的Page Fault，这会影响代码执行速度。而二进制文件重排方案，目前看来是解决这一通用问题比较好的方案。
未来我们会进行更多的尝试，让二进制文件重排在更多的业务场景落地。
