UML图六种箭头

导语

随着工作年限的增加，需要编写越来越多的设计方案，其中难免要画UML图（也就是我们所说的类图）；然而UML图中的箭头多种多样，所代表的含义也是各不相同，今天特意整理一下这几种箭头所代表的含义。

正文

1、泛化（Java中指继承）

概念： 泛化表示一个更泛化的元素和一个更具体的元素之间的关系。泛化是用于对继承进行建模的UML元素。在Java中，用extends关键字表示。

表示方式： 用实线空心箭头；

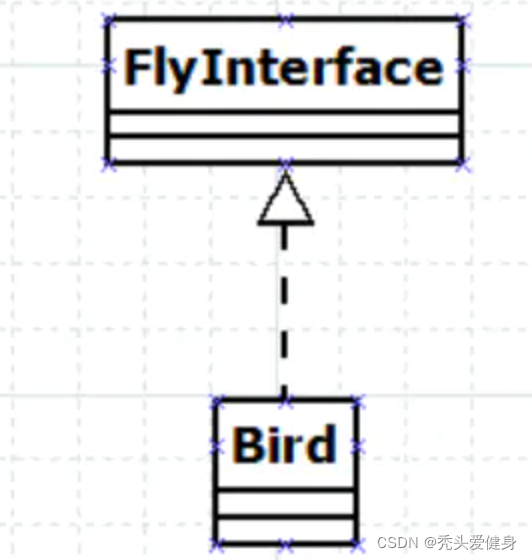

2、实现（JAVA中指实现）

概念： 实现是一种类与接口的关系，表示类是接口所有特征和行为的实现，在程序中一般通过类实现接口来描述。

表示方式： 用虚线空心三角形箭头表示，实现类指向接口。

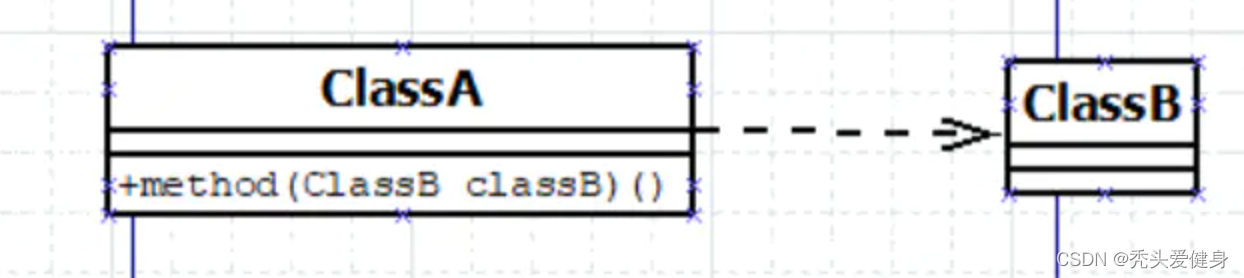

3、依赖（Java中指ClassA的某个方法的入参是ClassB）

概念： 是一种使用的关系，即一个类的实现需要另一个类的协助。在Java中，方法参数需要传入另一个类的对象，就表示依赖这个类。

表示方式： 虚线箭头。

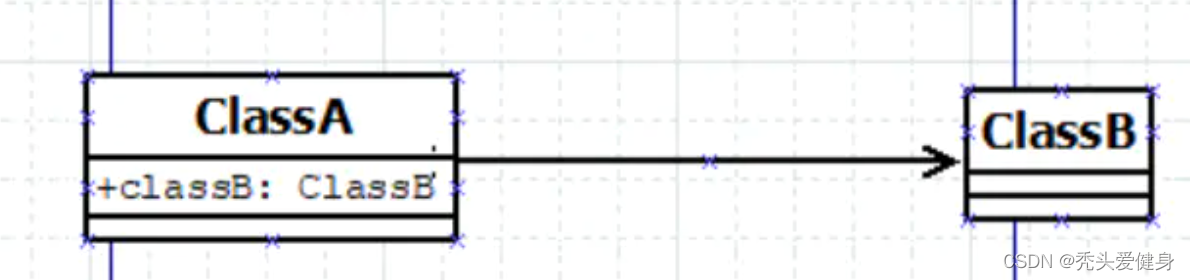

4、关联（Java中指ClassA中有一个成员的类型的ClassB）

概念： 表示类与类之间的联接，使一个类知道另一个类的属性和方法，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的。

在Java中，一个类的全局变量引用了另一个类，就表示关联了这个类

表示方式： 实线箭头。

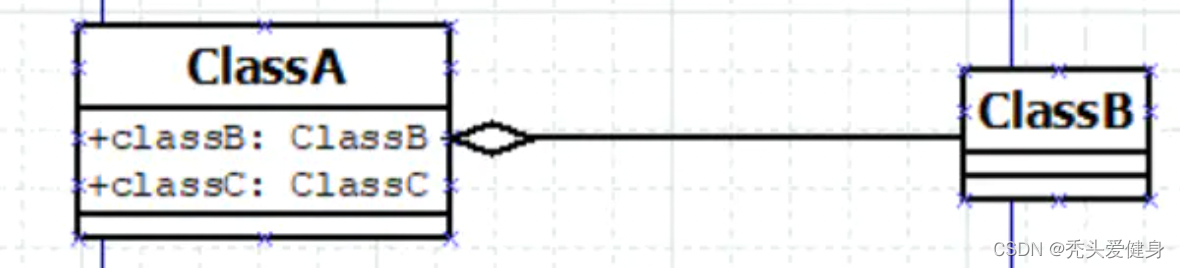

5、聚合（Java中指ClassA中有一个成员的类型的ClassB）

概念： 聚合关联关系的一种特例，是更强的关联关系。聚合是整体和个体之间的关系，即has-a的关系;整体与个体可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。程序中聚合和关联关系是一致的，只能从语义级别来区分。

表示方式： 尾部为空心菱形的实线箭头（也可以没箭头）。

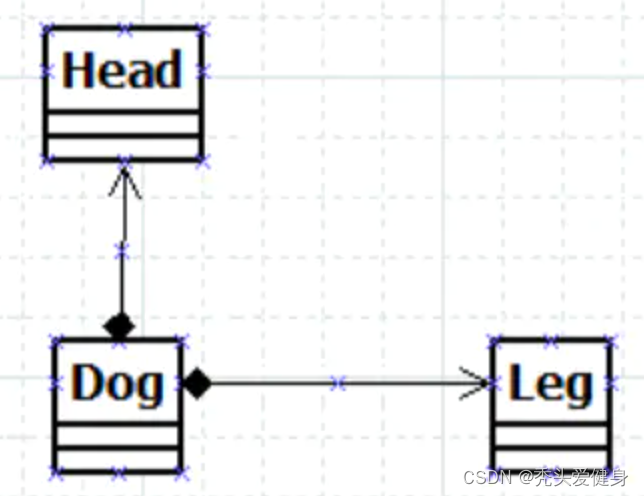

6、组合

概念： 组合也是关联关系的一种特例。组合是一种整体与部分的关系，即contains-a的关系，比聚合更强。部分与整体的生命周期一致，整体的生命周期结束也就意味着部分的生命周期结束，组合关系不能共享。程序中组合和关联关系是一致的，只能从语义级别来区分。

表示方式： 尾部为实心菱形的实现箭头（也可以没箭头）。

注：Head只是Dog的一部分，所以Dog指向Head。
