分布式事务-RocketMQ消息事务设计思路及Demo

文章目录

前言

在之前的文章中介绍了基于Seata实现的分布式事务的解决方案(AT、TCC模式)，有兴趣的看一下

https://blog.csdn.net/hosaos/article/details/89136666

这两种方案都是偏向于强一致性解决方案。协调器会不断循环各个资源RM来进行事务的同时提交，回滚。

而往往很多场景不求事务的强一致性，只需达到事务的最终一致性，这时候，事务消息可以很好的满足需求。通过将本地事务与消息的发送放在一个本地事务中，来保证，本地事务执行成功时，消息一定被成功投递到消息服务器中，最终利用消息中间件的高可靠性，保证消息会被下游业务所消费。

RocketMq 4.3版本中开源了事务消息，本文会以RocketMq为例，介绍事务消息用法、设计思路及原理

思路与问题所在

上面提到了，要保证本地事务与消息的发送在一个事务中，如果以A给B转账100块为例子(A和B分别处在2个微服务中，对应2个数据库),具体怎么做呢？

场景一
先执行A扣钱100本地事务，再发送给B一条扣钱100消息，行么?
假设碰到网络问题，消息发送失败了。A扣了100，B却没加钱，肯定不行
场景二
那先发给B发送一条扣钱100消息，再执行A扣钱本地事务，行么？
如果消息发送成功了，这时候A服务所在数据库宕机了，岂不是B所在系统消费了消息，B加了100，A却没扣钱，也不对

问题关键点是什么？ 只要A扣钱和发送消息不是一个原子操作，即不在一个事务中完成，那么，无论先后顺序如何，都会出现数据不一致性问题

那么聪明的人又会想到，我搞个本地消息表不就行了？

场景三
在一个事务中，同时操作如下两步
1、A扣钱100
2、将要发送的消息记录存入A所在数据库中(如transfer_money_message表)

那么A扣钱成功的同时，一定会有一条对应B扣钱的消息记录在数据库中，然后A所在系统单独启动一个定时器去扫描该消息表，并将状态为待发送的消息，投递到消息服务器中，失败重试，直到消息发送成功

这种方案行不行？当然可以，那么缺点又是什么？显而易见

业务方需要单独设计消息表，及定时发送消息的定时器，增加了与业务无关的开发负担

名词解释

再介绍RocketMq消息事务前，先介绍下几个关键名词

概念	解释
prepare消息	又名Half Message，半消息，标识该消息处于"暂时不能投递"状态，不会被Comsumer所消费，待服务端收到生成者对该消息的commit或者rollback响应后，消息会被正常投递或者回滚(丢弃)消息
RMQ_SYS_TRANS_HALF_TOPIC	prepare消息在被投递到Mq服务器后，会存储于Topic为RMQ_SYS_TRANS_HALF_TOPIC的消费队列中
RMQ_SYS_TRANS_OP_HALF_TOPIC	在prepare消息被commit或者rollback处理后，会存储到Topic为RMQ_SYS_TRANS_OP_HALF_TOPIC的队列中，标识prepare消息已被处理

RocketMQ-事务消息设计思路

先抛出两个核心概念：两阶段提交、事务状态定时回查，下面具体说明

两阶段提交

关于两阶段提交的基本概念，本文不再赘述，贴上一张图来说明

上面已经提到，因为消息发送是一个远程调用，由于网络的不稳定，无法和本地事务的执行处于一个原子操作中，针对这个缺点，RocketMQ基于两阶段提交协议做了如下改动

第一阶段：生产者向MQ服务器发送事务消息(prepare消息)，服务端确认后回调通知生产者执行本地事务(此时消息为Prepare消息，存储于RMQ_SYS_TRANS_HALF_TOPIC队列中，不会被消费者消费)
第二阶段：生产者执行完本地事务后(业务执行完成，同时将消息唯一标记，如transactionId与该业务执行记录同时入库，方便事务回查)，根据本地事务执行结果，返回Commit/Rollback/Unknow状态码

1、服务端若收到Commit状态码，则将prepare消息变为提交(正常消息，可被消费者消费)
2、收到Rollback则对消息进行回滚(丢弃消息)
3、若状态为Unknow，则等待MQ服务端定时发起消息状态回查，超过一定重试次数或者超时，消息会被丢弃

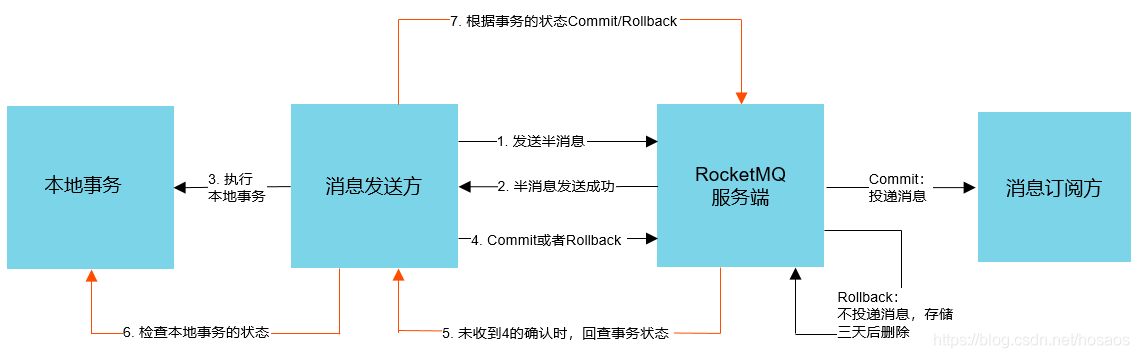

引用一张流程图来说明消息事务的两阶段提交

事务状态定时回查

在第二阶段中，生产者在本地事务执行完成后，需要向MQ服务器返回响应状态码，发送状态码的过程也是通过Netty发送网络请求，假设由于网络原因发送失败怎么办？本地事务已经提交/回滚了，但是Commit/Rollback状态码却没发出去，那么MQ服务器上这条prepare消息状态岂不是无法被投递/回滚

因此，MQ服务端会定时扫描存储于RMQ_SYS_TRANS_HALF_TOPIC中的消息，若消息未被处理，则向消费发送者发起回调检查，检查消息对应本地事务执行状态。从而保证消息事务状态最终能和本地事务的状态一致。上图中的5、6、7就是MQ服务端定时回查步骤。

事务消息Demo

先介绍下RocketMQ中事务消息的几个核心类

TransactionMQProducer 事务消息发送者，核心方法如下

//发送事务消息，arg表示业务参数，能在回调执行本地事务时被取到
  public TransactionSendResult sendMessageInTransaction(final Message msg,
        final Object arg) throws MQClientException {
        if (null == this.transactionListener) {
            throw new MQClientException("TransactionListener is null", null);
        }

        return this.defaultMQProducerImpl.sendMessageInTransaction(msg, null, arg);
   }
   //设置事务状态回调监听器
  public void setTransactionCheckListener(TransactionCheckListener transactionCheckListener) {
      this.transactionCheckListener = transactionCheckListener;
  }

2、TransactionCheckListener事务状态回调监听器

/**
     * prepare消息执行成功时，回调执行executeLocalTransaction方法，arg参数为sendMessageInTransaction时带入的业务参数
     *
     * @return Transaction state
     */
    LocalTransactionState executeLocalTransaction(final Message msg, final Object arg);

    /**
     * 检查消息对应本地事务执行状态的监听器，定时回调
     */
    LocalTransactionState checkLocalTransaction(final MessageExt msg);

以用户1向用户2转账100块为例子

设计用户表如下

CREATE TABLE `user` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `money` bigint(20) NOT NULL COMMENT '余额',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

转账记录表
其中转账流水编号,用于幂等去重，防止消息重复发送多次转账，加上唯一索引
消息事务id(transaction_id)为发送的事务消息的id，用于回调检查事务是否执行成功(执行成功时，转账记录表中一定有数据，且对应transaction_id为消息id)

CREATE TABLE `transfer_record` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `from_user_id` bigint(20) NOT NULL COMMENT '转账人id',
  `change_money` bigint(20) NOT NULL COMMENT '转账金额',
  `transaction_id` varchar(128) NOT NULL COMMENT '消息事务id',
  `to_user_id` bigint(20) NOT NULL COMMENT '被转账人id',
  `record_no` varchar(64) NOT NULL COMMENT '转账流水编号',
  PRIMARY KEY (`id`),
  UNIQUE KEY `idx_record_no` (`record_no`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8mb4;

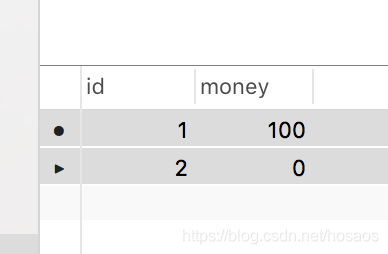

数据库中初始数据如下，用户1余额100，用户2余额0

业务转账实现类，实现用户1给2转账功能，同时生成转账记录，用户扣钱操作与新增转账记录操作在一个本地事务中

1、若余额充足，新增转账记录并记录对应事务消息id(transactionId)，本地事务执行成功，结果返回true，标识本地事务提交成功
2、若余额不足，抛异常，本地事务执行失败，结果返回false

public class BusinessService {
    @Resource
    private UserMapper userMapper;
    @Resource
    private TransferRecordMapper transferRecordMapper;

    /**
     * 转账操作 A扣钱，同时新增转账明细
     *
     * @param fromUserId    转账人id
     * @param toUserId      被转账人id
     * @param changeMoney   转账金额
     * @param businessNo    单次转账唯一业务标识
     * @param transactionId 事务消息事务id
     * @return
     */
    @Transactional(rollbackFor = Exception.class)
    public boolean doTransfer(Long fromUserId, Long toUserId, Long changeMoney, String businessNo, String transactionId) throws Exception {
        //插入转账记录明细 businessNo加唯一建 做去重操作 防止消息重试发送 导致本地事务多次执行 重复扣钱
        //转账记录中 记录 消息事务transactionId 用于后续状态回查
        TransferRecord transferRecord = new TransferRecord();
        transferRecord.setFromUserId(fromUserId);
        transferRecord.setChangeMoney(changeMoney);
        transferRecord.setTransactionId(transactionId);
        transferRecord.setToUserId(toUserId);
        transferRecord.setRecordNo(businessNo);

        transferRecordMapper.insert(transferRecord);

        //执行A扣钱操作
        //update user set money = money - #{money} where id = #{userId} and money >= #{money}
        int result = userMapper.reduceMoney(fromUserId, changeMoney);
        if (result <= 0) {
            throw new BizException("账户余额不足");
        }
        System.out.println("转账成功,fromUserId:"+fromUserId+",toUserId:"+toUserId+",money:"+changeMoney);
        return true;
    }
    /**
     * 检查本地扣钱事务执行状态
     *
     * @param transactionId
     * @return
     */
    public boolean checkTransferStatus(String transactionId) {
        //根据transactionId查询转账记录 有转账记录 标识本地事务执行成功 即A扣钱成功
        int count = transferRecordMapper.selectCount(new QueryWrapper<>(new TransferRecord().setTransactionId(transactionId)));
        return count > 0;

    }

}

消息发送者如下，主要看test()方法，即构造一个用户1给用户2转账100块的请求

@Component
public class TransactionProducer  implements InitializingBean {
    private static TransactionMQProducer producer = new TransactionMQProducer("please_rename_unique_group_name");

    @Resource
    private TransactionListenerImpl transactionListener;

    @Override
    public void afterPropertiesSet() throws Exception {
        producer.setNamesrvAddr("111.231.110.149:9876");

        ExecutorService executorService = new ThreadPoolExecutor(2, 5, 100, TimeUnit.SECONDS, new ArrayBlockingQueue<Runnable>(2000), new ThreadFactory() {
            @Override
            public Thread newThread(Runnable r) {
                Thread thread = new Thread(r);
                thread.setName("client-transaction-msg-check-thread");
                return thread;
            }
        });

        producer.setExecutorService(executorService);
        //设置回调检查监听器
        producer.setTransactionListener(transactionListener);
        try {
            producer.start();
        } catch (MQClientException e) {
            e.printStackTrace();
        }
    }


    public void test() {
        //单次转账唯一编号
        String businessNo = UUID.randomUUID().toString();

        //要发送的事务消息 设置转账人用户id为1， 被转账人用户id为2  转账金额100元，单次转账唯一标识businessNo
        TransferRecord transferRecord = new TransferRecord();
        transferRecord.setFromUserId(1L);
        transferRecord.setToUserId(2L);
        transferRecord.setChangeMoney(100L);
        transferRecord.setRecordNo(businessNo);

        try {
            Message msg = new Message("TransanctionMessage", "tag", businessNo,
                    JSON.toJSONString(transferRecord).getBytes(RemotingHelper.DEFAULT_CHARSET));
            SendResult sendResult = producer.sendMessageInTransaction(msg, null);
            System.out.println("prepare事务消息发送结果:"+sendResult.getSendStatus());
        } catch (Exception e) {
            e.printStackTrace();
        }

    }
}

若prepare消息发送成功，则会同步执行TransactionListener#executeLocalTransaction方法，消息回调监听器代码如下

public class TransactionListenerImpl implements TransactionListener {
    @Resource
    private BusinessService businessService;


    @Override
    public LocalTransactionState executeLocalTransaction(Message msg, Object arg) {
        TransferRecord transferRecord = JSON.parseObject(msg.getBody(), TransferRecord.class);
        LocalTransactionState state = LocalTransactionState.UNKNOW;
        try {
            boolean isCommit = businessService.doTransfer(transferRecord.getFromUserId(),transferRecord.getToUserId()
                    ,transferRecord.getChangeMoney(),transferRecord.getRecordNo(),msg.getTransactionId());
                    //根据本地事务执行结果 返回不同状态码
            if (isCommit) {
                state = LocalTransactionState.COMMIT_MESSAGE;
            } else {
                state = LocalTransactionState.ROLLBACK_MESSAGE;
            }
        } catch (Exception e) {
            System.out.println("转账成功,fromUserId:"+transferRecord.getFromUserId()+",toUserId:"+transferRecord.getToUserId()+",money:"+transferRecord.getChangeMoney());
            e.printStackTrace();
        }

        return state;
    }

    @Override
    public LocalTransactionState checkLocalTransaction(MessageExt msg) {
        LocalTransactionState state = LocalTransactionState.UNKNOW;
        try {
	        //根据是否有transaction_id对应转账记录 来判断事务是否执行成功
            boolean isCommit = businessService.checkTransferStatus(msg.getTransactionId());
            if (isCommit) {
                state = LocalTransactionState.COMMIT_MESSAGE;
            } else {
                state = LocalTransactionState.ROLLBACK_MESSAGE;
            }
        } catch (Exception e) {
            e.printStackTrace();
        }
        return state;
    }
}

调用TransactionProducer的test()方法执行用户1给用户2转账100块操作

1、第一次调用时，用户1余额足够，prepare消息发送成功，本地事务执行成功并返回LocalTransactionState.COMMIT_MESSAGE状态码给MQ服务器，消息成功投递，下游业务能接收到
2、第二次调用时用户1余额不足，prepare消息发送后，本地事务执行失败，返回LocalTransactionState.ROLLBACK_MESSAGE状态码，MQ服务器收到消息后，丢弃prepare消息，下游业务无法消费

而consumer逻辑和普通消费者逻辑一样，只需注意单次业务操作的幂等控制即可，这里略去，大家自己体会

事务消息发送者逻辑都写的比较清楚了，直接贴上demo对应github地址，有兴趣的可以试下，里面RocketMQ的地址是我自己搭的，方便大家测试，大家不要搞我，使劲发消息

https://github.com/hosaos/transaction-message-demo

有什么写的不对的地方也欢迎大家指正

思考

看完文章大家肯定有如下疑问

为什么prepare消息不会被消费？
事务消息又是如何提交、回滚的？
定时回查本地事务状态的机制又是怎么样？

有兴趣的同学可以先去研究下事务消息发送的源码，我也会研究并分析下RocketMQ在源码层面实现事务消息的原理，到时再做分享
