Sentinel-开源版本Dashboard集成Apollo配置中心

Sentinel由于之前接的云上版本的控制台，在集群限流及功能上有限制，现打算新接入开源版本Sentinel，做一些定制化的修改

针对开源版本Sentinel，整体来说要做的就是两步

1. 第一步要做的就是搭建Sentinel Dashboard
2. 第二步要做的就是客户端接入Sentinel

官方版本Sentinel Dashboard，有一个明显缺点，所有的限流规则配置都存储在内存中，重启会丢失，正好公司采用了Apollo做配置中心，本文介绍Dashboard中如何修改才能将限流规则推送到Apollo的配置中心，以及客户端如何从Apollo拉取对应限流规则，也会附上我修改后的Dashboard源码，大牛直接看代码就行

先贴上项目地址，觉得可以的，给个star

https://github.com/hosaos/apollo-sentinel-dashboard

要针对Dashboard做修改，关键在于两点

1. Dashboard中规则查询接口，要改为从配置中心拉取(规则拉取)
2. Dashboard中规则保存接口，要改为推送配置到配置中心(规则推送)

在具体上代码之前，先介绍下Sentinel官方针对配置中心规则推送及拉取，封装的两个接口DynamicRuleProvider及DynamicRulePublisher

DynamicRuleProvider是规则拉取接口，实现getRules方法从指定配置中心拉取规则

public interface DynamicRuleProvider<T> {
    T getRules(String appName) throws Exception;
}

DynamicRulePublisher是规则推送接口，实现publish方法将规则推送到指定配置中心

public interface DynamicRulePublisher<T> {

    /**
     * Publish rules to remote rule configuration center for given application name.
     *
     * @param app app name
     * @param rules list of rules to push
     * @throws Exception if some error occurs
     */
    void publish(String app, T rules) throws Exception;
}

Apollo规则推送、拉取的实现均基于这两个接口

相关配置

先贴上两个Apollo配置相关的类ApolloConfig，ApolloConfigUtil

@Configuration
public class ApolloConfig {

    @Bean
    public ApolloOpenApiClient apolloOpenApiClient() {
        ApolloOpenApiClient client = ApolloOpenApiClient.newBuilder()
            .withPortalUrl("")
            .withToken("")
            .build();
        return client;
    }
}

其中ApolloConfig保存Apollo OpenAPI相关信息，要实现规则推送到Apollo配置中心，必须调用Apollo的OpenApi，ApolloOpenApiClient初始化时需要两个参数

1. portalUrl：Apollo配置中心的访问地址

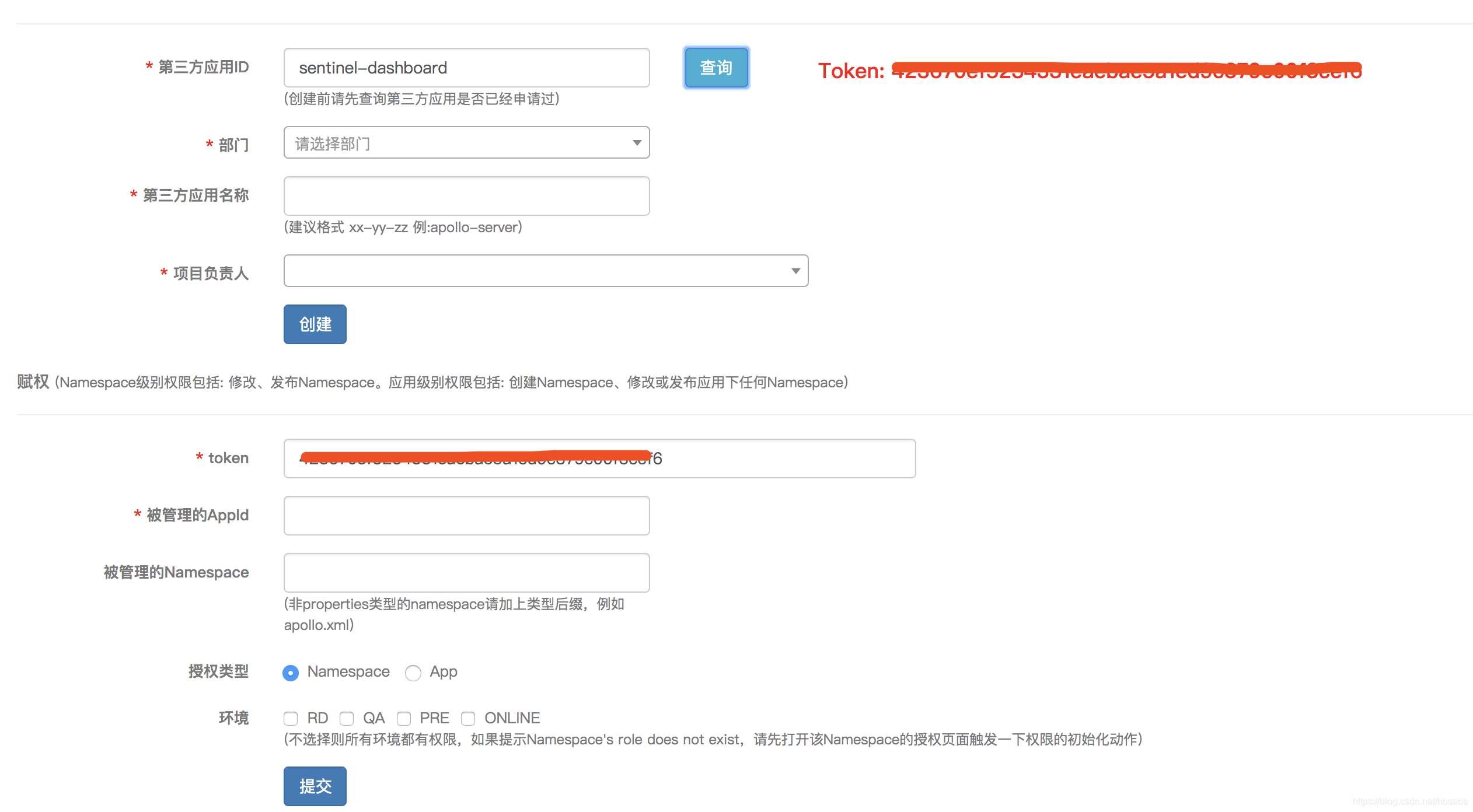

2. token：通过Apollo中开放平台配置相关第三方应用获取，如下图所示

新建自己的第三方应用，别设置能够操作的appId，即可生成token

第二个配置类ApolloConfigUtil，保存不同的规则在配置中心里的key值，以及保存到Apollo中的默认namespace名称

public final class ApolloConfigUtil {
    /**
     * 流控规则id
     */
    public static final String FLOW_DATA_ID_POSTFIX = "sentinel-flow-rules";
    /**
     * 降级规则id
     */
    public static final String DEGRADE_DATA_ID_POSTFIX = "sentinel-degrade-rules";
    /**
     * 热点规则id
     */
    public static final String PARAM_FLOW_DATA_ID_POSTFIX = "sentinel-param-flow-rules";
    /**
     * 系统规则id
     */
    public static final String SYSTEM_DATA_ID_POSTFIX = "sentinel-system-rules";
    /**
     * 授权规则id
     */
    public static final String AUTHORITY_DATA_ID_POSTFIX = "sentinel-authority-rules";
    /**
     * 规则存储nameSpace
     */
    public static final String NAMESPACE_NAME = "application";

    private ApolloConfigUtil() {
    }

    public static String getFlowDataId() {
        return FLOW_DATA_ID_POSTFIX;
    }

    public static String getDegradeDataId() {
        return DEGRADE_DATA_ID_POSTFIX;
    }

    public static String getParamFlowDataId() {
        return PARAM_FLOW_DATA_ID_POSTFIX;
    }

    public static String getSystemDataId() {
        return SYSTEM_DATA_ID_POSTFIX;
    }

    public static String getAuthorityDataId() {
        return AUTHORITY_DATA_ID_POSTFIX;
    }

    public static String getNamespaceName() {
        return NAMESPACE_NAME;
    }
}

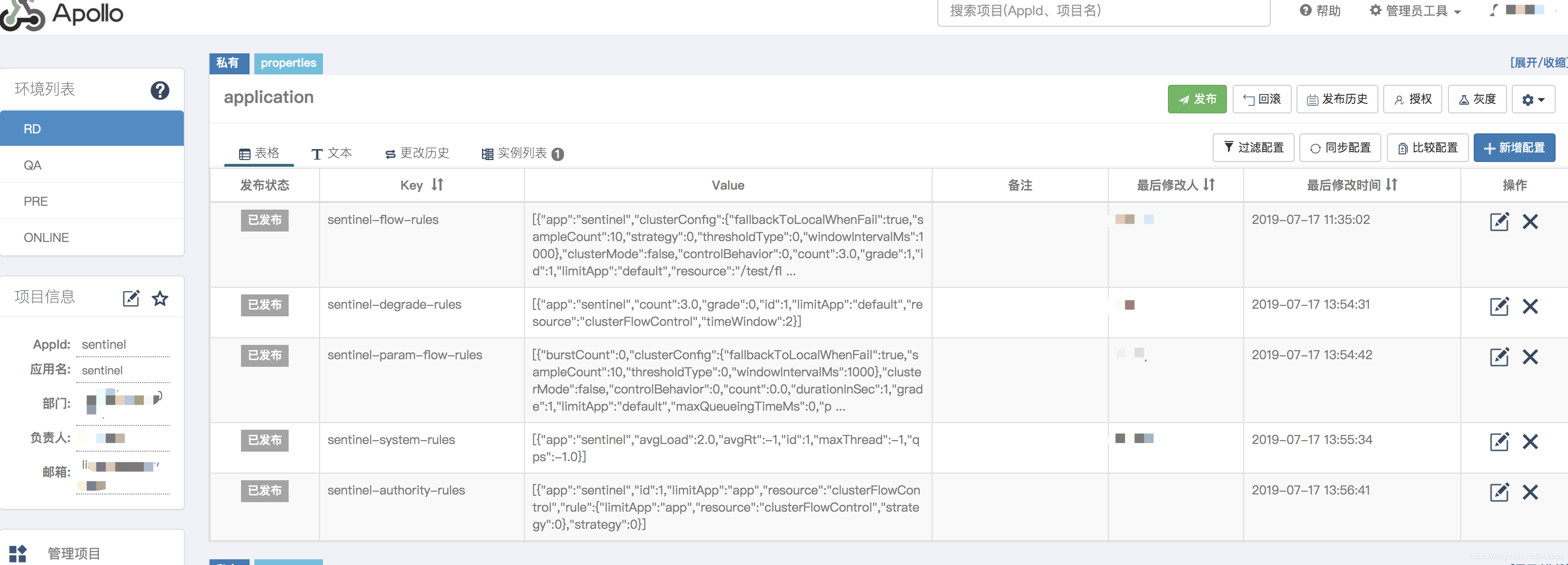

配置中默认namespace为application，即每个应用只在application中管理自己的限流规则，先看个Apollo中规则存储的效果图，我新建了一个Sentinel的应用，其在application默认namespace中管理自己的限流规则

规则推送

下面以FlowRule为例子，介绍如何将规则推送到Apollo
新建BaseApolloRulePublisher，这是个所有规则推送公用的抽象基类，代码如下，核心代码在pushRulesToApollo方法中，根据appName，及dataId(dataId即为ApolloConfigUtil配置的不同规则的key值)将规则推送到Apollo，我给Dashboard也加上了环境变量，针对不同环境推送到不同配置到Apollo环境集群中

有一个注意点是，这边默认取了Sentinel中的projectName(appName)来当做apollo的appId去拉取/推送相关配置，所以要保证客户端注册到Sentinel时的projectName与Apollo配置中心中的appId一致

setReleasedBy方法中的名称为Apollo中用户名，需要配置为有相关appId操作权限的用户名，否则会报错

@Component
public abstract class BaseApolloRulePublisher implements DynamicRulePublisher {

    @Autowired
    protected ApolloOpenApiClient apolloOpenApiClient;
    @Value("${spring.profiles.active}")
    private String env;

    @Override
    public void publish(String app, Object rules) throws Exception {
        AssertUtil.notEmpty(app, "app name cannot be empty");
        if (rules == null) {
            return;
        }
        String dataId = getDataId();

        pushRulesToApollo(app, dataId, rules);
    }

    protected abstract String getDataId();

    /**
     * 推送规则到apollo
     *
     * @param appName
     * @param dataId
     * @return
     */
    protected void pushRulesToApollo(String appName, String dataId, Object rules) {
        String namespaceName = ApolloConfigUtil.getNamespaceName();

        OpenItemDTO openItemDTO = new OpenItemDTO();
        openItemDTO.setKey(dataId);
        openItemDTO.setValue(JSON.toJSONString(rules));
        openItemDTO.setDataChangeCreatedBy("chenyin");
        apolloOpenApiClient.createOrUpdateItem(appName, env, "default", namespaceName, openItemDTO);

        // Release configuration
        NamespaceReleaseDTO namespaceReleaseDTO = new NamespaceReleaseDTO();
        namespaceReleaseDTO.setEmergencyPublish(true);
        namespaceReleaseDTO.setReleasedBy("chenyin");
        namespaceReleaseDTO.setReleaseTitle("Modify or add configurations");
        apolloOpenApiClient.publishNamespace(appName, env, "default", namespaceName, namespaceReleaseDTO);
    }
}

再贴上FlowRuleApolloPublisher代码

@Component("flowRuleApolloPublisher")
public class FlowRuleApolloPublisher extends BaseApolloRulePublisher {

    @Override
    public void publish(String app, Object rules) throws Exception {
        List<FlowRuleEntity> flowRuleEntityList = (List<FlowRuleEntity>) rules;
        //去掉一些无用属性
        for (FlowRuleEntity flowRuleEntity : flowRuleEntityList) {
            flowRuleEntity.setGmtCreate(null);
            flowRuleEntity.setGmtModified(null);
            flowRuleEntity.setIp(null);
            flowRuleEntity.setPort(null);
        }

        super.publish(app, rules);
    }

    @Override
    protected String getDataId() {
        return ApolloConfigUtil.getFlowDataId();
    }
}

其他规则，同理实现，不再贴代码

规则拉取

新建BaseApolloRuleProvider，核心逻辑在getRulesFromApollo中，先从Apollo中根据
appName及namespace名称获取对应限流规则，在过滤出对应类型的限流规则即可

@Component
public abstract class BaseApolloRuleProvider implements DynamicRuleProvider {

    @Autowired
    protected ApolloOpenApiClient apolloOpenApiClient;

    @Value("${spring.profiles.active}")
    private String env;

    @Override
    public List getRules(String appName) throws Exception {
        String flowDataId = getDataId();
        String rules = getRulesFromApollo(appName, flowDataId);
        if (StringUtil.isEmpty(rules)) {
            return new ArrayList<>();
        }
        return JSON.parseArray(rules, getRuleClazz());
    }

    /**
     * 获取流控规则在apollo中key值
     *
     * @return
     */
    protected abstract String getDataId();

    /**
     * 获取流控规则对应clazz，JSON转换用
     *
     * @return
     */
    protected abstract Class getRuleClazz();

    /**
     * 从apollo获取配置
     *
     * @param appName
     * @param dataId
     * @return
     */
    protected String getRulesFromApollo(String appName, String dataId) {
        OpenNamespaceDTO openNamespaceDTO = apolloOpenApiClient.getNamespace(appName,
                env, "default", ApolloConfigUtil.getNamespaceName());
        String rules = openNamespaceDTO
                .getItems()
                .stream()
                .filter(p -> p.getKey().equals(dataId))
                .map(OpenItemDTO::getValue)
                .findFirst()
                .orElse("");

        return rules;
    }

}

附上FlowRuleApolloProvider的代码实现，只需要实现getDataId返回该类型限流规则对应的规则dataId，并提供该类型的class供反序列化即可

@Component("flowRuleApolloProvider")
public class FlowRuleApolloProvider extends BaseApolloRuleProvider {

    @Override
    public List<FlowRuleEntity> getRules(String appName) throws Exception {
        return super.getRules(appName);
    }

    @Override
    protected String getDataId() {
        return ApolloConfigUtil.getFlowDataId();
    }

    @Override
    protected Class getRuleClazz() {
        return FlowRuleEntity.class;
    }
}

Controller修改

规则配置完了，还需要修改对应Controller，flowRule对应Controller为FlowControllerV1

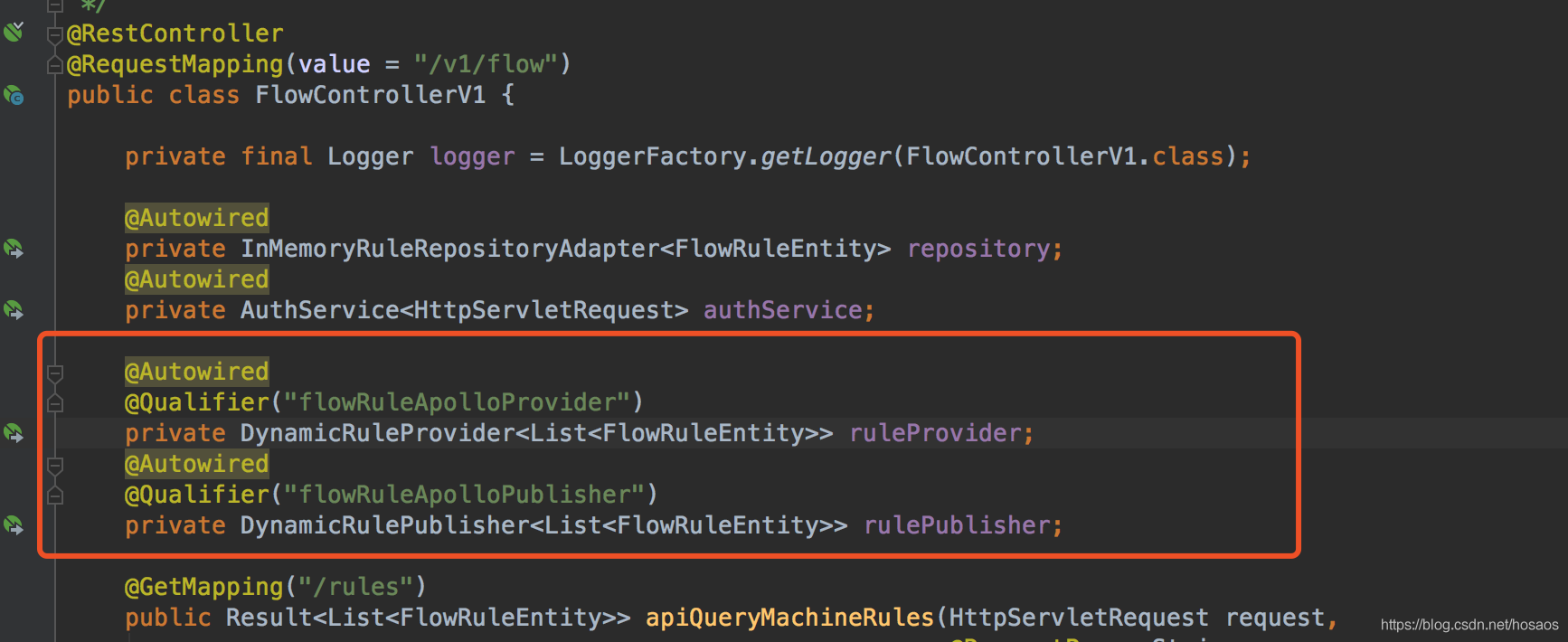

1、先注入flowRule对应类型的规则拉取，推送实现类

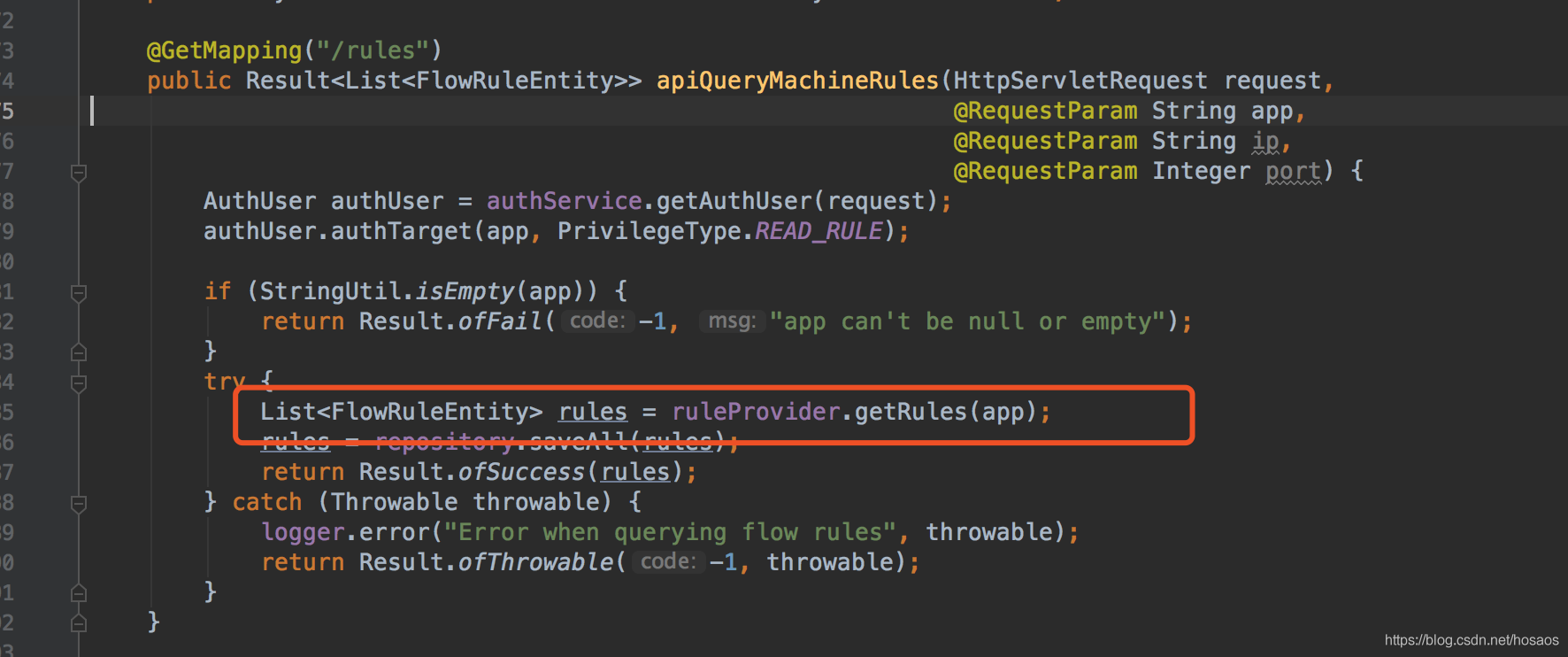

2、修改规则查询接口，改为从ruleProvider获取Apollo中限流配置

3、修改规则推送接口，推送规则到Apollo

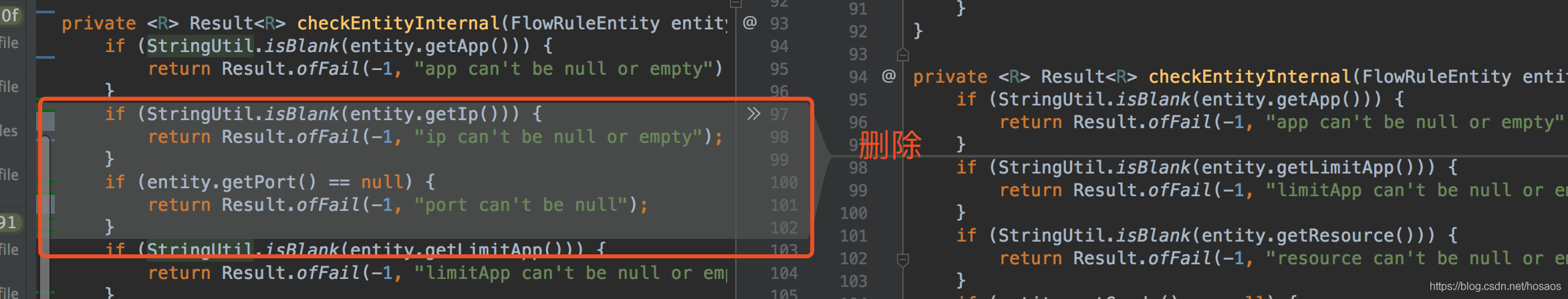

4、删除Controller中关于ip、port的限制，基于Apollo的配置只和appName有关，和ip、port无关，故删除所有相关判断逻辑

小结

Sentinel中除了FlowRule，还有其他几种类型限流，分别为ParamFlowRule(热点参数规则），SystemRule(系统规则)，DegradeRule(降级规则)，AuthorityRule(授权规则)，修改思路都类似，总体分为几步

1. 继承BaseApolloRuleProvider，实现对应规则拉取逻辑
2. 继承BaseApolloRulePublisher，实现规则推送逻辑
3. 修改对应规则所在Controller，修改拉取，推送代码，从自定义RuleProvider，RulePublisher中拉取、推送规则
4. 删除port、ip相关限制代码

下篇文章将会介绍客户端如何集成spring-cloud-starter-alibaba-sentinel实现与sentinel的集成，并介绍客户端如何监听Apollo中的规则，实现实时规则更新
