玩过自定义View的小伙伴都知道，在View的绘制过程中，有一个类叫做Path，Path可以帮助我们实现很多自定义形状的View，特别是配合xfermode属性来使用的时候。OK，那我们今天就来看看Path中那几个常用的API。

1.moveTo

moveTo表示将绘制点移动到某一个坐标处，该方法并不会进行绘制，主要是用来移动画笔。默认情况下起始坐标位于（0，0）点，我们可以手动调整默认位置。

2.lineTo

lineTo表示绘制一条直线，参数表示目标坐标如下：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path path = new Path();
        path.lineTo(getResources().getDimensionPixelSize(R.dimen.dot1x),
                getResources().getDimensionPixelSize(R.dimen.dot1x));
        canvas.drawPath(path, paint);
    }

显示效果如下：

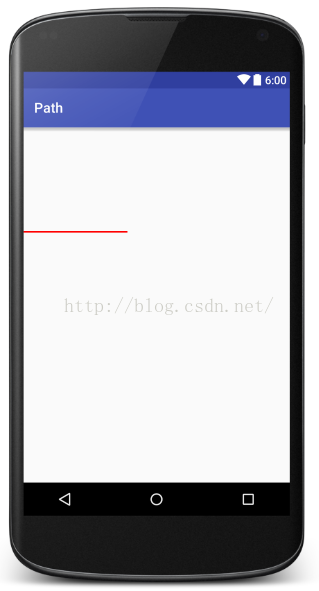

默认情况下，起始点为（0，0）点，如果我用moveTo将起始点坐标移至(0,150)，代码如下：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path path = new Path();
        path.moveTo(0,getResources().getDimensionPixelSize(R.dimen.dot1x));
        path.lineTo(getResources().getDimensionPixelSize(R.dimen.dot1x),
                getResources().getDimensionPixelSize(R.dimen.dot1x));
        canvas.drawPath(path, paint);
    }

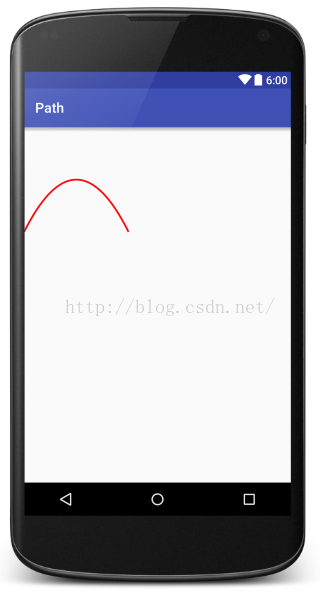

3.quadTo

quadTo可以用来绘制一个带控制点的曲线，说白了，其实就是贝塞尔曲线。如下：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path path = new Path();
        path.moveTo(0, 300);
        path.quadTo(150, 0, 300, 300);
        canvas.drawPath(path, paint);
    }

前两个参数表示控制点的坐标，后两个参数表示结束点的坐标：

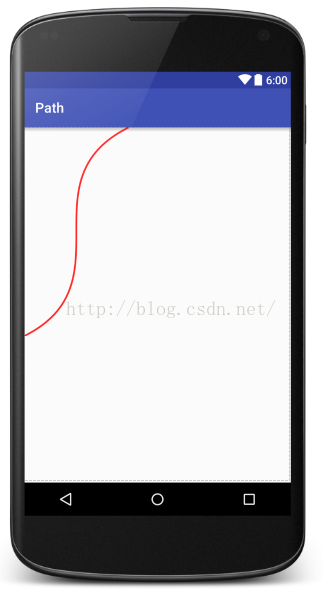

4.cubicTo

cubicTo可以用来绘制具有两个控制点的贝塞尔曲线，代码如下：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path path = new Path();
        path.moveTo(300, 0);
        path.cubicTo(0, 150, 300, 450, 0, 600);
        canvas.drawPath(path, paint);
    }

前两个参数表示第一个控制点的坐标，第三四个参数表示第二个控制点的坐标，第五六个参数表示最终的坐标点，显示效果如下：

5.arcTo

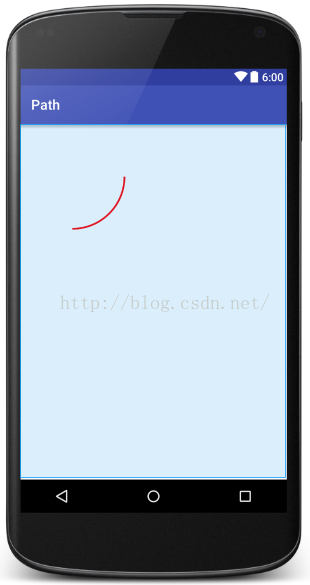

artTo用来绘制一段圆弧，实际上是截取圆或者椭圆的一部分，比如下面一段代码：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path path = new Path();
        RectF oval = new RectF(0, 0, 300, 300);
        path.arcTo(oval, 0, 90);
        canvas.drawPath(path, paint);
    }

显示效果如下：

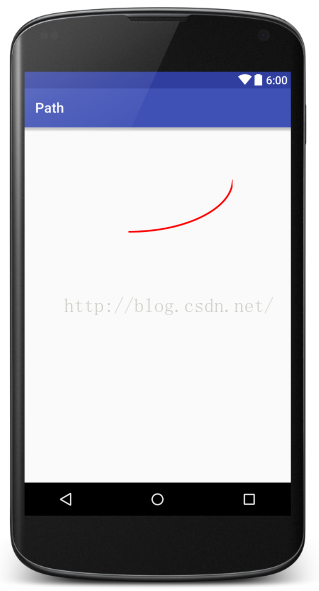

该方法接收三个参数，第一个表示弧形所在的矩形，如果矩形为正方形，则画出的弧形为圆的一部分，如果矩形宽高不等，画出的弧形为椭圆的一部分，第二个参数表示绘制的起点位置，0度为钟表三点位置，第三个参数表示绘制的度数。看下面一段代码：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path path = new Path();
        RectF oval = new RectF(0, 0, 600, 300);
        path.arcTo(oval, 0, 90);
        canvas.drawPath(path, paint);
    }

显示效果如下：

如上则是椭圆的一部分。

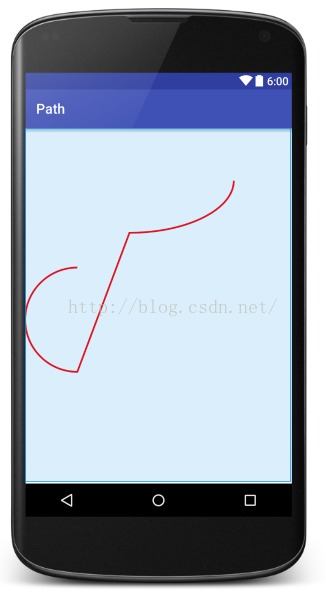

arcTo方法还有一个重载的方法，即接收四个参数，最后一个参数表示是否将弧形的起点与上一个图形的终点连接起来，true表示不连接，false表示连接，默认为false，如下一段代码：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path path = new Path();
        RectF oval = new RectF(0, 0, 600, 300);
        path.arcTo(oval, 0, 90);
        RectF oval2 = new RectF(0, 400, 300, 700);
        path.arcTo(oval2, 90, 180);
        canvas.drawPath(path, paint);
    }

显示效果如下：

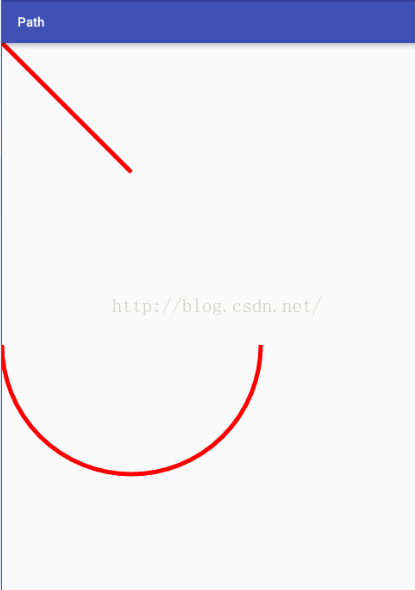

如果我给第二条线再添加一个参数true，如下：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        path.lineTo(150, 150);
        RectF oval2 = new RectF(0, 200, 300, 500);
        path.arcTo(oval2, 0, 180, true);
        canvas.drawPath(path, paint);
    }

显示效果如下：

这里有个坑，一定要运行起来才有效果，编译之后预览看到的效果是错的。囧了个囧。。。。。

6.addArc、addRoundRect、addOval、addRect、addCircle

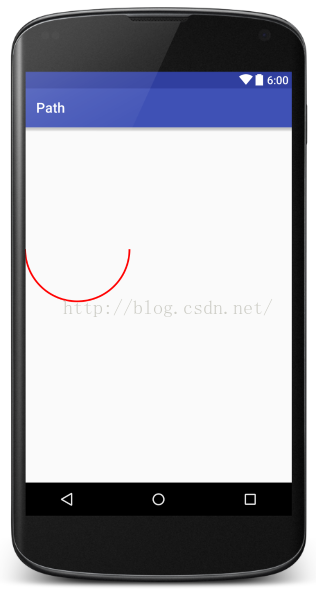

addArc，添加一个圆弧到路径中，这个圆弧实为圆或者椭圆的一部分，如下一段代码：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        RectF oval = new RectF(0, 200, 300, 500);
        path.addArc(oval, 0, 180);
        canvas.drawPath(path, paint);
    }

效果如下：

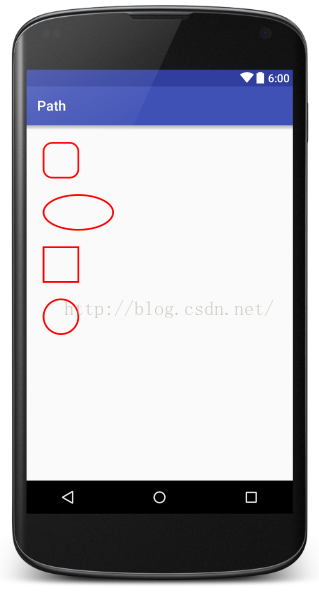

后面几种效果我一起来展示，代码如下：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        RectF oval = new RectF(50, 50, 150, 150);
        path.addRoundRect(oval,25,25, Path.Direction.CCW);
        RectF oval2 = new RectF(50, 200, 250, 300);
        path.addOval(oval2, Path.Direction.CCW);
        RectF oval3 = new RectF(50, 350, 150, 450);
        path.addRect(oval3, Path.Direction.CCW);
        path.addCircle(100, 550, 50, Path.Direction.CCW);
        canvas.drawPath(path, paint);
    }

显示效果如下：

Direction参数表示方向，其中CW代表顺时针，CCW代表逆时针。

7.Path.Op

Path中还有一个好用的Op属性，这个属性有点类似于Paint中的xfermode属性，可以用来组合两个Path。用法有如下几种：

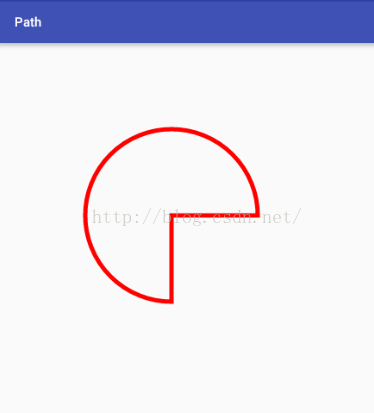

7.1Path.Op.DIFFERENCE

Path.Op.DIFFERENCE表示从path中去除path2的部分，保留path的部分。如下案例：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        Path path2 = new Path();
        path.addCircle(200, 200, 100, Path.Direction.CCW);
        path2.addRect(200, 200, 300, 300, Path.Direction.CCW);
        path.op(path2, Path.Op.DIFFERENCE);
        canvas.drawPath(path, paint);
    }

显示效果如下：

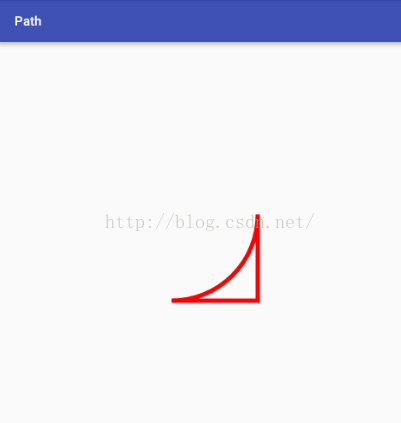

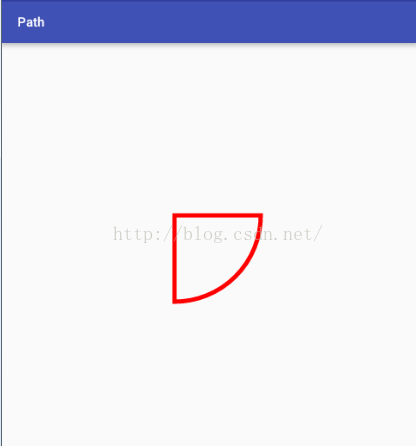

7.2Path.Op.INTERSECT

Path.Op.INTERSECT表示取path和path2相交的部分显示出来，如下：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        Path path2 = new Path();
        path.addCircle(200, 200, 100, Path.Direction.CCW);
        path2.addRect(200, 200, 300, 300, Path.Direction.CCW);
        path.op(path2, Path.Op.INTERSECT);
        canvas.drawPath(path, paint);
    }

显示效果如下：

7.3Path.Op.REVERSE_DIFFERENCE

Path.Op.REVERSE_DIFFERENCE表示除去path的部分，只显示path2的部分，如下：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        Path path2 = new Path();
        path.addCircle(200, 200, 100, Path.Direction.CCW);
        path2.addRect(200, 200, 300, 300, Path.Direction.CCW);
        path.op(path2, Path.Op.REVERSE_DIFFERENCE);
        canvas.drawPath(path, paint);
    }

显示效果如下：

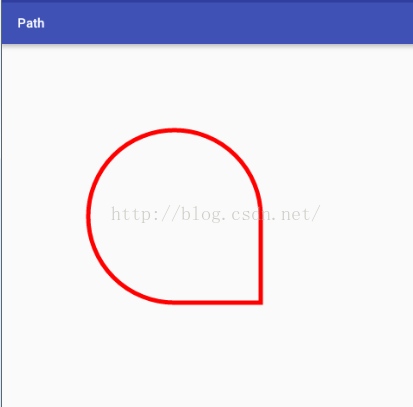

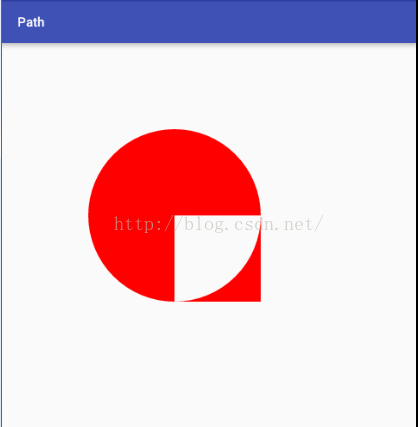

7.4Path.Op.UNION

Path.Op.UNION表示path和path2的部分都要显示出来，如下：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        Path path2 = new Path();
        path.addCircle(200, 200, 100, Path.Direction.CCW);
        path2.addRect(200, 200, 300, 300, Path.Direction.CCW);
        path.op(path2, Path.Op.UNION);
        canvas.drawPath(path, paint);
    }

显示效果如下：

7.5Path.Op.XOR

Path.Op.XOR表示显示path和path2但是不包含二者的交集。如下：

    @Override
    protected void onDraw(Canvas canvas) {
        Path path = new Path();
        Path path2 = new Path();
        path.addCircle(200, 200, 100, Path.Direction.CCW);
        path2.addRect(200, 200, 300, 300, Path.Direction.CCW);
        path.op(path2, Path.Op.XOR);
        canvas.drawPath(path, paint);
    }

显示效果如下：

OK，以上就是对Path类的一个简单介绍。

以上。
