前言

UML（Unified Modeling Language）中文统一建模语言，是一种开放的方法，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法。UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。【维基百科】

最近看一些开源项目的时候，总是看到UML中的类图，一开始自己的做法就是跳过去类图的部分，不过后来又遇到了几次，就决定学习下，不能再选择逃避了，这也是一个即将优秀的程序探索者应该必备的素质。今天把自己学习到的内容记录一下（怕健忘…），相信对类图不清楚的朋友，通过读取这篇文章后也能有一个比较清晰的认识，让你看的懂，画的出。

类图作用

类图是软件工程的统一建模语言一种静态结构图，该图描述了系统的类集合，类的属性和类之间的关系。帮助人们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。学习好类图的绘制，是一位合格的软件工程师应有的技能。

类的UML图示

在UML类图中，类使用包含类名，属性，方法名及其参数并且用分割线分隔的长方形表示。例如最简单的一个类Person 类有两个属性分别是name和age,并提供对应的get和set方法。java类代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

import java.util.*;

public class Person {

   private String name = zhangsan;

   private int age = 23;


   public String getName() {
      // TODO: implement
      return name;
   }


   public int getAge() {
      // TODO: implement
      return age;
   }


   public void setName(String name) {
      // TODO: implement
      this.name=name;
   }


   public void setAge(int age) {
      // TODO: implement
      this.age=age;
   }

}

那么用类图表示如下，它很简单的表示出了类的所有信息。

通过上面的Person的类图，你应该可以看出类图有三部分组成，类名，属性和操作方法

类名

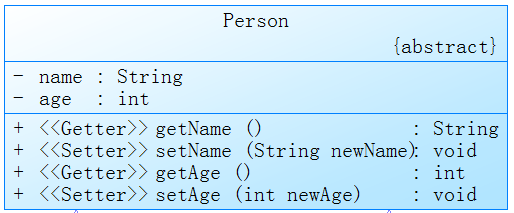

顾名思义就是类的名字，对应于Java类中的类名，如果该类是抽象类的话，在类名右下角会有一个(Abstract)表示，假如Person是一个抽象类的话，则UML类图如下

属性名

UML中的属性名就是Java中的成员变量，当然一个类可以没有属性也可以有任意多个属性。Java类中成员变量的修饰符，类型和默认值都可以在UML类图中体现出来。通用表示方法如下

1
可见性  名称:类型[=默认值]

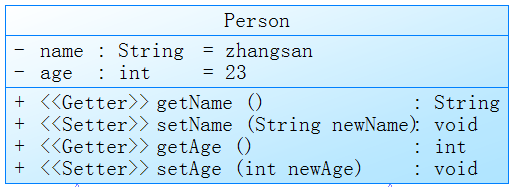

在Java类中可见性分为三类，分别是private,public 和protected,在类图中分别用符号-、+和#表示。通用表示方法中名称就成员变量的名字，类型就是成员变量的类型如String类型，int类型等，当然也可以是自定义类型。而后面的默认值是可选参数，如果我们没有给成员变量设置初始值，UML类图中就不显示，如上面Person类图，变量name，age没有设置初始值，如果此时我们给name和vaule分别设置默认值zhangsan，23。则UML类图如下

操作方法

1
可见性  名称(参数列表) [ : 返回类型]

类的操作方法通用表示方式如上，方法可见性和属性可见性是一致的，名称就是方法名，参数列表是可选像，可以是对个参数也是没有参数，若多个参数用英文逗号隔开，返回类型是一个可选项，表示方法的返回值类型，依赖于具体的编程语言，可以是基本数据类型，也可以是用户自定义类型，还可以是空类型(void)，如果是构造方法，则无返回类型。

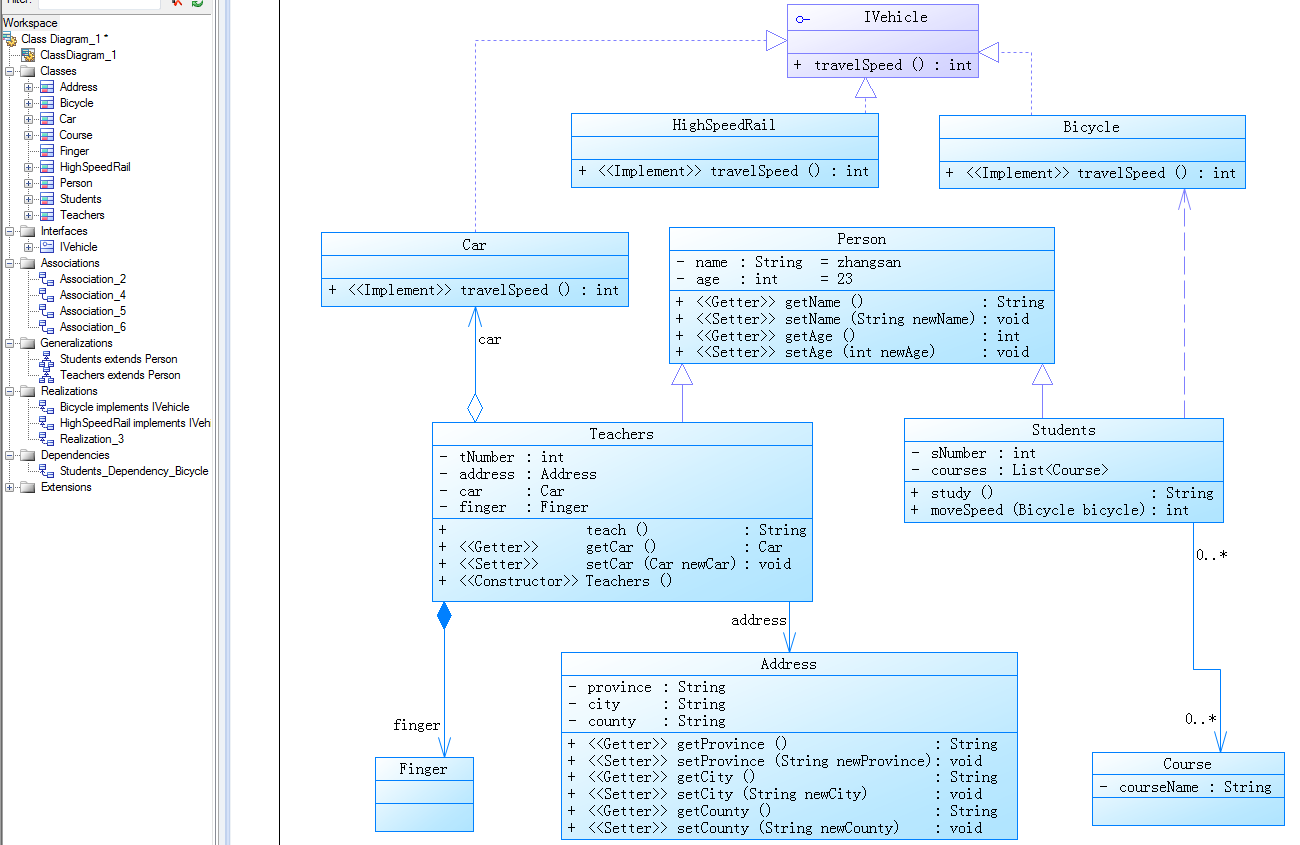

类之间的关系

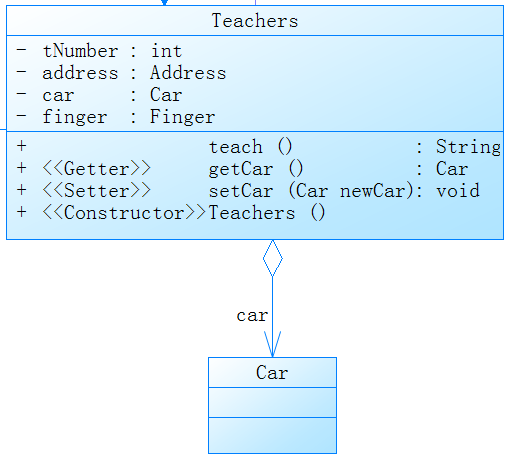

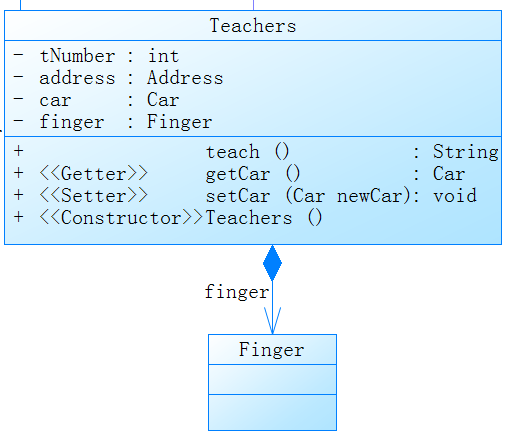

在UML类图中类与类之间存在多种关系，如泛化(Generalization)关系，实现（Realization)关系，依赖(Dependence)关系，关联（Association）关系，聚合(Aggregation)关系，组合(Composition)关系。

泛化(Generalization)关系

泛化关系也就是Java中的继承，类和类，接口和接口都可以是继承关系，父类又称作基类或超类，子类又称作派生类，类继承父类后可以实现父类的所以功能，并能拥有父类没有的功能。在UML中，泛化关系可以用带空心三角形的直线来表示；例如我们创建两个Java类Teachers和Students类如下代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

importjava.util.*;

publicclassTeachersextendsPerson{

  privateinttNumber;


  publicStringteach(){
      // TODO: implement
      return"I am teaching";
  }

}


importjava.util.*;

publicclassStudentsextendsPerson{

  privateintsNumber;


  publicStringstudy(){
      // TODO: implement
      return"I am learning";
  }

}

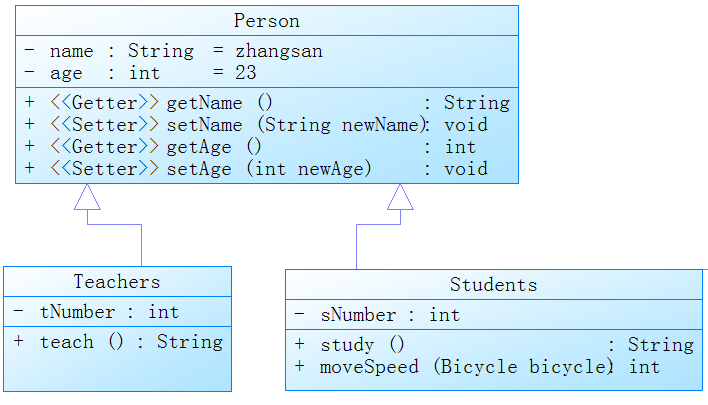

则UML类图如下

实现（Realization)关系

实现关系在java中就是一个类和接口之间的关系，接口中一般是没有成员变量，所有操作都是抽象的（abstract修饰），只有声明没有具体的实现，具体实现需在实现该接口的类中。在UML中用与类的表示法类似的方式表示接口，区别可在UML中类图中看出。如我们创建一个交通工具类接口IVehicle,并有一个形式速度方法声明travelSpeed，Java代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14

import java.util.*;

public interface IVehicle {

   int travelSpeed();

}

对于交通工具，有很多种，不同交通工具都有一个速度，我们举两个例子，如HighSpeedRail（高铁，时速288KM）和Bicycle（自行车类时速20KM）,则两个实现类代码为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

importjava.util.*;

publicclassHighSpeedRailimplementsIVehicle{

  publicinttravelSpeed(){
      // TODO: implement
      return288;
  }

}


importjava.util.*;

publicclassBicycleimplementsIVehicle{

  publicinttravelSpeed(){
      // TODO: implement
      return20;
  }

}

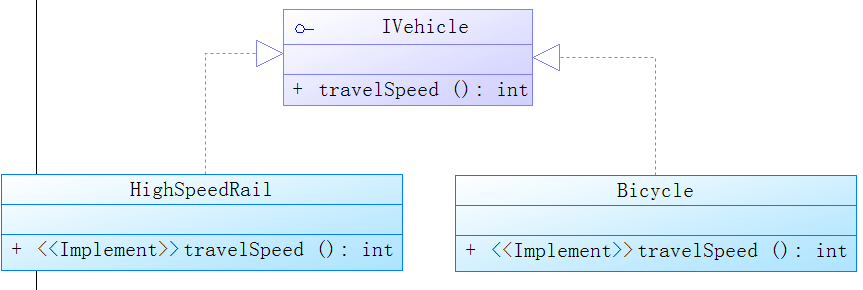

在UML中实现接口用虚线和带空心的三角形表示。则上面对应的UML类图如下

依赖(Dependence)关系

依赖关系是类与类之间最弱的关系，依赖可以简单的理解一个类使用了另一个类，这种使用关系具有临时性特征，但是一个类又会由于另一个类的改变而受到影响，例如在上面举的例子中，假如我们的Students类拥有一个Bicycle，那么要获取移动速度则需要使用Bicycle中获取速度的方法travelSpeed()方法。此时Students代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

import java.util.*;

public class Students extends Person {

   private int sNumber;


   public String study() {
      return "I am learning";
   }


   public int moveSpeed(Bicycle bicycle) {
      return bicycle.travelSpeed();
   }

}

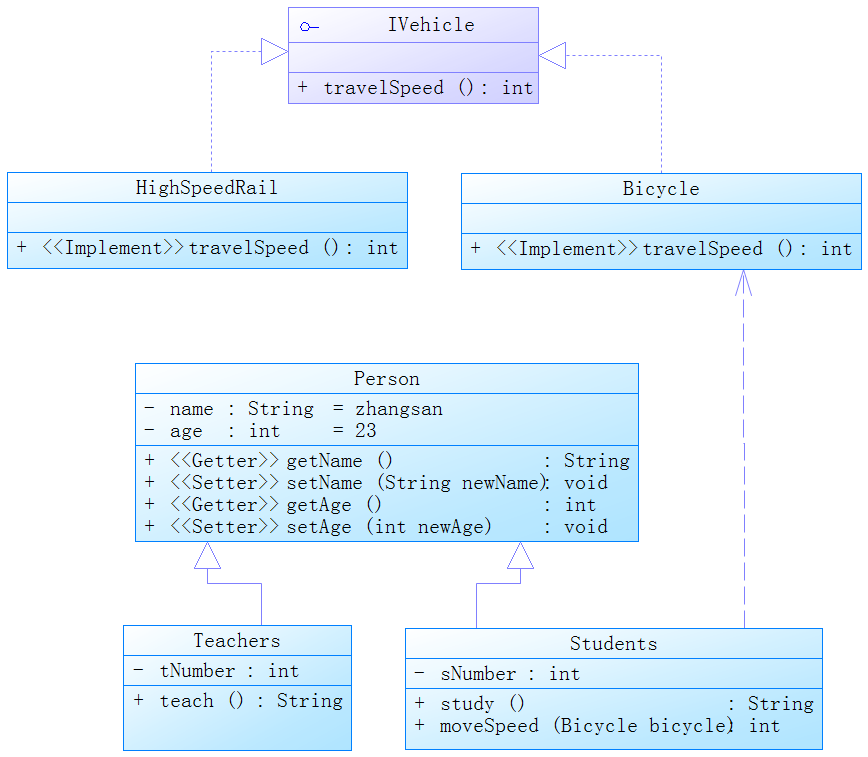

在UML中一栏用带箭头的虚线表示依赖，对应的UML类图如下

关联（Association）关系

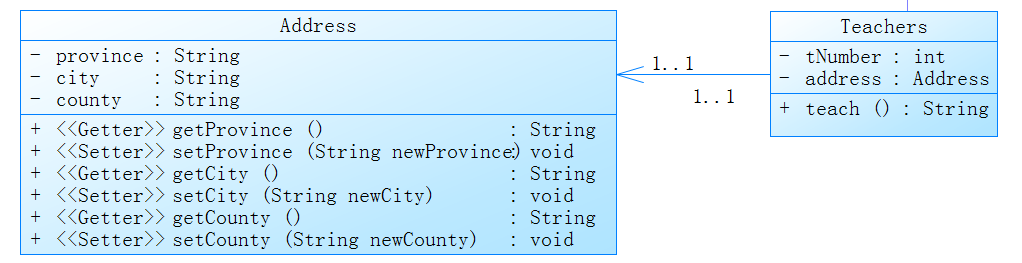

关联关系表示一个类和另一类有联系，例如在上面的举例中每个Teachers都有个家庭住址与之对应，而此时Teacher和Address就形成了一对一的关联关系。如下

关联关系是一种包含关系，在UML中用一个带箭头的实线表示，箭头指向被包含类。在上图中你可能会发现在线上有1 ..1,这个是说明包含关系的。在UML类中有如下几种。

1
2
3
4
5
6
7
8
9
1..1表示另一个类的一个对象只与该类的一个对象有关系

0..*表示另一个类的一个对象与该类的零个或多个对象有关系

1..*表示另一个类的一个对象与该类的一个或多个对象有关系

0..1表示另一个类的一个对象没有或只与该类的一个对象有关系

*任意多个对象关联
