Dubbo路由功能实现灰度发布及源码分析

toobug
toobugV管理员/9.22 K阅读/0评论
0326
此篇文章发布距今已超过1481天，您需要注意文章的内容或图片是否可用！

灰度发布是实现新旧版本平滑过渡的一种发布方式，即让一部分服务更新到新版本，如果这部分服务没有什么问题，再将其它旧版本的服务更新。而实现简单的灰度发布我们可以使用版本号控制，每次发布都更新版本号，新更新的服务就不会调用旧的服务提供者。



较复杂的灰度发布场景可以由版本号加路由功能实现。如果服务部署在很多区域，如华南、华北两个区域，就可以通过标签实现分区的隔离。想要每个区域都只更新部分服务，只需要更新版本号即可。



路由就是在消费者发起一次RPC调用前根据路由规则过滤目标服务提供者列表，再将过滤后的服务提供者列表作为消费端最终发起RPC调用的备选提供者。发起一次RPC调用都是先经过路由过滤，再到负载均衡选出最终调用的服务提供者发起调用。



标签配置支持两种：

  • 条件路由。支持以服务或Consumer应用为粒度配置路由规则。

  • 标签路由。以Provider应用为粒度配置路由规则。



本篇只介绍标签路由的使用及实现

  • dubbo版本：2.7.3



使用路由功能实现区域隔离



以区域隔离为例，介绍Dubbo路由功能的使用。在源码提供的demo基础上，修改代码及配置实现，感兴趣的读者可以下载源码跟着步骤实现。

  • 服务提供者： apache-dubbo-2.7.2-src/dubbo-demo/dubbo-demo-annotation/dubbo-demo-annotation-provider

  • 服务消费者：apache-dubbo-2.7.2-src/dubbo-demo/dubbo-demo-annotation/dubbo-demo-annotation-consumer



1、服务提供端



为看到效果，需要启动两个服务提供者。idea需要配置ProviderApplcation允许多开，即下图勾选Allow parallel run。

Dubbo路由功能实现灰度发布及源码分析

启动服务提供者1。修改dubbo-provider.properties配置文件，添加标签为guangdong

dubbo.protocol.port=20880
dubbo.provider.tag=gaungdong



启动服务提供者2。修改dubbo-provider.properties配置文件，添加标签为guangxi

dubbo.protocol.port=20881
dubbo.provider.tag=gaungxi



服务启动后，到注册中心验证配置是否生效。本例中使用redis作为注册中心，通过redis-cli可以查看注册的两个服务提供者的url都加上了dubbo.tag参数。其中dubbo是rpc协议。



127.0.0.1:6379> hkeys /dubbo/org.apache.dubbo.demo.DemoService/providers
1) "dubbo://192.168.1.9:20881/org.apache.dubbo.demo.DemoService?anyhost=true&application=dubbo-demo-annotation-provider&bean.name=ServiceBean:org.apache.dubbo.demo.DemoService:1.1.0:demo&deprecated=false&dubbo=2.0.2&dubbo.tag=gaungxi&dynamic=true&generic=false&group=demo&interface=org.apache.dubbo.demo.DemoService&methods=sayHello&pid=22417&register=true&release=&revision=1.1.0&side=provider&timestamp=1581320006701&version=1.1.0"
2) "dubbo://192.168.1.9:20880/org.apache.dubbo.demo.DemoService?anyhost=true&application=dubbo-demo-annotation-provider&bean.name=ServiceBean:org.apache.dubbo.demo.DemoService:1.1.0:demo&deprecated=false&dubbo=2.0.2&dubbo.tag=gaungdong&dynamic=true&generic=false&group=demo&interface=org.apache.dubbo.demo.DemoService&methods=sayHello&pid=22414&register=true&release=&revision=1.1.0&side=provider&timestamp=1581319993284&version=1.1.0"



2、服务消费端



服务消费端可通过RpcContext动态配置调用的路由标签。RpcContext就是一个ThreadLocal。在调用接口方法之前，设置标签。



 RpcContext.getContext().setAttachment("dubbo.tag", "gaungdong");



为看效果，将demo改为循环调用。

public static void main(String[] args) throws InterruptedException {
        AnnotationConfigApplicationContext context = new AnnotationConfigApplicationContext(ConsumerConfiguration.class);
        context.start();
        DemoServiceComponent1 service = context.getBean(DemoServiceComponent1.class);
        while (!Thread.interrupted()) {
            RpcContext.getContext().setAttachment("dubbo.tag", "gaungdong");
            String hello = service.sayHello("world");
            System.out.println("result :" + hello);
            Thread.sleep(10000);
        }
    }



启动服务消费者，观察一段时间。结果就不展示了，只有服务提供者1会被调用到。



路由功能的实现原理源码分析





路由功能是使用过滤器链实现的，每个接口（服务）对应一个路由器链，与shiro框架实现权限验证类似。路由器通过路由器工厂创建，路由器工厂可以配置多个，通过SPI的@Activate注解自动激活，最后将这些路由器封装为一条链，路由器的调用顺序可通过配置@Activae的order属性指定。每个路由器过滤后返回可调用的服务提供者列表。



源码在dubbo-cluster模块。



核心类介绍：

  • Router：路由器，实现具体的路由功能；

  • RouterChain：路由器链，封装路由器，链式调用所有路由器；

  • RouterFactory：路由器工厂，创建路由器；



路由器



路由器Router的接口定义



public interface Router extends Comparable<Router> {

    int DEFAULT_PRIORITY = Integer.MAX_VALUE;

    URL getUrl();

    /**
     * 过滤，返回可用的服务提供者
     */
    <T> List<Invoker<T>> route(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException;

    /**
     * 订阅到注册中心事件时被调用 （由路由器链RouterChain调用）
     */
    default <T> void notify(List<Invoker<T>> invokers) {
    }

    /**
     * 实现排序
     */
    @Override
    default int compareTo(Router o) {
        if (o == null) {
            throw new IllegalArgumentException();
        }
        return Integer.compare(this.getPriority(), o.getPriority());
    }
}



本篇只分析标签路由TagRouter，看下标签路由器是如何实现路由功能的。



public class TagRouter extends AbstractRouter implements ConfigurationListener {
    public static final String NAME = "TAG_ROUTER";
    private static final int TAG_ROUTER_DEFAULT_PRIORITY = 100;
    private static final Logger logger = LoggerFactory.getLogger(TagRouter.class);
    private static final String RULE_SUFFIX = ".tag-router";

    private TagRouterRule tagRouterRule;
    private String application;

    public TagRouter(DynamicConfiguration configuration, URL url) {
        super(configuration, url);
        this.priority = TAG_ROUTER_DEFAULT_PRIORITY;
    }

    // 解析更新路由规则
    @Override
    public synchronized void process(ConfigChangeEvent event) {
        try {
            if (event.getChangeType().equals(ConfigChangeType.DELETED)) {
                this.tagRouterRule = null;
            } else {
                this.tagRouterRule = TagRuleParser.parse(event.getValue());
            }
        } catch (Exception e) {
        }
    }

    /**
     * 由路由器链RouterChain调用，更新路由规则
     * 发送一个ConfigChangeEvent事件，交由process方法更新标签路由规则
     */
     @Override
    public <T> void notify(List<Invoker<T>> invokers) {
        if (CollectionUtils.isEmpty(invokers)) {
            return;
        }
        // 获取服务提供者应用名称
        Invoker<T> invoker = invokers.get(0);
        URL url = invoker.getUrl();
        String providerApplication = url.getParameter(CommonConstants.REMOTE_APPLICATION_KEY);
        if (StringUtils.isEmpty(providerApplication)) {
            return;
        }
        synchronized (this) {
            if (!providerApplication.equals(application)) {
                // 移除当前的路由配置改变监听器
                if (!StringUtils.isEmpty(application)) {
                    configuration.removeListener(application + RULE_SUFFIX, this);
                }
                String key = providerApplication + RULE_SUFFIX;
                // 设置新的路由配置改变监听器
                configuration.addListener(key, this);
                application = providerApplication;
                // 获取规则配置
                String rawRule = configuration.getConfig(key);
                if (StringUtils.isNotEmpty(rawRule)) {
                    this.process(new ConfigChangeEvent(key, rawRule));
                }
            }
        }
    }



具体的路由器只需要实现Router接口的route方法即可，而标签路由器就是过滤掉没有与当前消费者相同标签的服务提供者。服务提供者标签可以设置多个，多个标签使用‘,’号分割，只要服务提供者的标签中含有与当前消费者相同的标签就是匹配的。



@Override
public <T> List<Invoker<T>> route(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException {
        .......
        List<Invoker<T>> result = invokers;
        // 获取消费端指定的标签
        String tag = StringUtils.isEmpty(invocation.getAttachment(Constants.TAG_KEY)) ? url.getParameter(Constants.TAG_KEY) :
                invocation.getAttachment(Constants.TAG_KEY);

        // 如果请求具有特定标记的服务（tag不为空）
        if (StringUtils.isNotEmpty(tag)) {
             // 获取标签tag匹配的所有服务提供者的addresse
            // 如下这种配置会用到：
            // tags:
            //    - name: tag1
            //      addresses: ["127.0.0.1:20880"]
            //    - name: tag2
            //      addresses: ["127.0.0.1:20881"]
            List<String> addresses = tagRouterRuleCopy.getTagnameToAddresses().get(tag);
            if (CollectionUtils.isNotEmpty(addresses)) {
                result = filterInvoker(invokers, invoker -> addressMatches(invoker.getUrl(), addresses));
                // 如果result不为空，或为空但force=true，则直接返回result
                if (CollectionUtils.isNotEmpty(result) || tagRouterRuleCopy.isForce()) {
                    return result;
                }
            } else {
                // 从所有服务提供者中，过滤获取url中dubbo.tag参数与tag相同的
                result = filterInvoker(invokers, invoker -> tag.equals(invoker.getUrl().getParameter(Constants.TAG_KEY)));
            }
            // 如果过滤后的结果不为空，且强制使用标签，则返回过滤结果
            if (CollectionUtils.isNotEmpty(result) || isForceUseTag(invocation)) {
                return result;
            }
            // 返回所有未设置标签的服务提供者
            else {
                List<Invoker<T>> tmp = filterInvoker(invokers,
                        invoker -> addressNotMatches(invoker.getUrl(), tagRouterRuleCopy.getAddresses()));
                return filterInvoker(tmp, invoker -> StringUtils.isEmpty(invoker.getUrl().getParameter(Constants.TAG_KEY)));
            }
        }
        .......
    }



不是直接通过SPI注册路由器的，而是注册路由器工厂，由路由器工厂创建路由器，因此每个路由器都会提供一个对应的创建工厂，如标签路由器的创建工厂是TagRouterFactory。



@Activate(order = 100)
public class TagRouterFactory extends CacheableRouterFactory {
    public static final String NAME = "tag";
    @Override
    protected Router createRouter(URL url) {
        return new TagRouter(DynamicConfiguration.getDynamicConfiguration(), url);
    }
}



路由器链



路由器链RouterChain负载管理所有激活的路由器，按顺序调用路由器，将前一个路由器过滤后的可用服务提供者列表传递给后一个过滤器，直到所有路由器都被调用过，剩下的就是最终可调用的服务提供者。



public List<Invoker<T>> route(URL url, Invocation invocation) {
    List<Invoker<T>> finalInvokers = invokers;
    // 按排好序的顺序调用路由方法
    for (Router router : routers) {
        finalInvokers = router.route(finalInvokers, url, invocation);
    }
    return finalInvokers;
}



route方法中用到的invokers是由RegistryDirectory订阅到注册中心事件时调用RouterChain的setInvokers方法更新的。后面会分析到。



/**
     * 由注册目录（RegistryDirectory）调用更新
     *
     * @param invokers 当前注册在注册中心的所有可用提供者
     * Notify router chain of the initial addresses from registry at the first time.
     * Notify whenever addresses in registry change.
     */
    public void setInvokers(List<Invoker<T>> invokers) {
        this.invokers = (invokers == null ? Collections.emptyList() : invokers);
        // 所有路由器都要更新路由规则
        routers.forEach(router -> router.notify(this.invokers));
    }



而路由器集合routers是在RouterChain的构造方法中通过SPI机制初始化的。



private RouterChain(URL url) {
        // 获取SPI注册的所有路由工厂，@Activate注解声明的RouterFactory
        List<RouterFactory> extensionFactories = ExtensionLoader.getExtensionLoader(RouterFactory.class)
                .getActivateExtension(url, (String[]) null);

        // 遍历SPI注册的路由工厂，由路由工厂创建路由器
        List<Router> routers = extensionFactories.stream()
                .map(factory -> factory.getRouter(url))
                .collect(Collectors.toList());

        initWithRouters(routers);
}



排序则在initWithRouters方法中，调用Collections.sort(routers);实现的。因为Router接口继承了Comparable<Router>接口。



RouterChain提供了一个静态方法buildChain，用于创建RouterChain对象，而将构造方法设为private。那是在哪里调用buildChain创建RouterChain实例的呢，这就需要回顾前面分析的服务引入与调用流程了。如果你对服务引入过程，以及服务调用过程不熟悉，可以看下我的往期文章。



路由器是什么时候创建的



服务提供者并不需要做什么，只是在服务注册到注册中心时带上路由规则的配置即可，以标签路由为例，服务提供者注册到注册中心的URL会带上标签路由规则属性，如dubbo.tag=tag1。



路由与负载均衡都是在服务消费端实现的，在消费者发起rpc调用时生效。

Dubbo路由功能实现灰度发布及源码分析

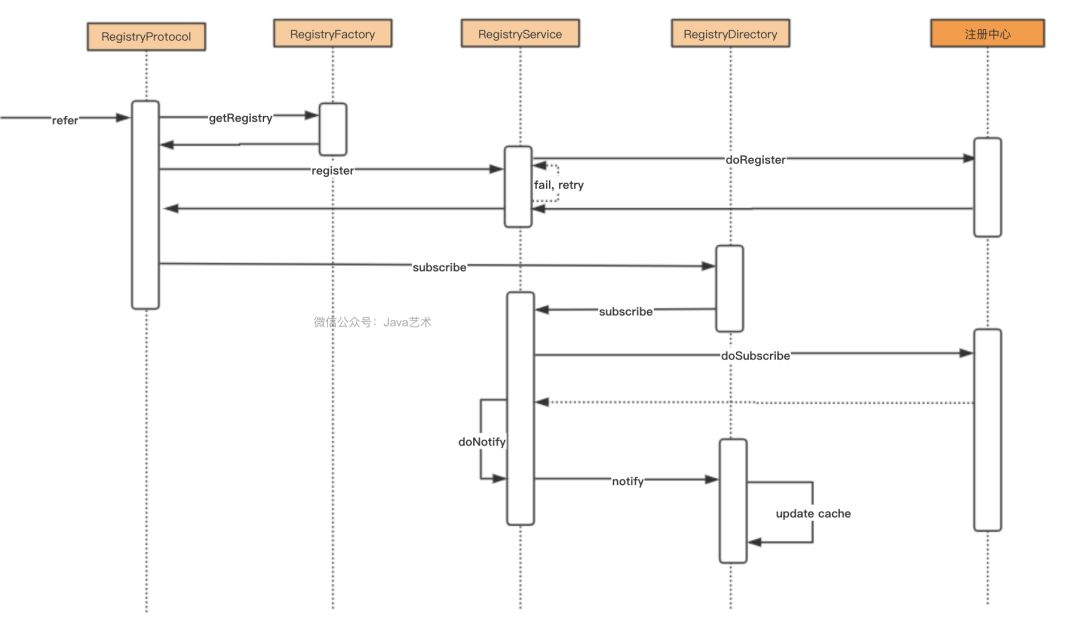

在服务引入时，会创建一个Directory，将多个可调用的服务提供者抽象为一个Directory，上层不必关心都有哪些服务提供者，由Directory订阅注册中心的事件，更新所有可用的服务提供者。调用Directory的list方法可以获取到当前所有可调用的服务提供者。而路由器过滤链RouterChain也是由Directory管理的。



RegistryProtocol的doRefer方法。



private <T> Invoker<T> doRefer(Cluster cluster, Registry registry, Class<T> type, URL url) {
        // 创建RegistryDirectory
        RegistryDirectory<T> directory = new RegistryDirectory<T>(type, url);
        // 注入注册中心
        directory.setRegistry(registry);
        // 设置协议（此protocol为DubboProtocol）
        directory.setProtocol(protocol);

        .......
        if (!ANY_VALUE.equals(url.getServiceInterface())
                        // 是否注册到注册中心
                        && url.getParameter(REGISTER_KEY, true)) {
            // 注册到注册中心
            directory.setRegisteredConsumerUrl(getRegisteredConsumerUrl(subscribeUrl, url));
            registry.register(directory.getRegisteredConsumerUrl());
        }

        // 路由，为当前引入的服务提供者创建RouterChain
        directory.buildRouterChain(subscribeUrl);

        // 服务消费者订阅：提供者、配置、路由改变通知
        directory.subscribe(subscribeUrl.addParameter(CATEGORY_KEY, PROVIDERS_CATEGORY + "," + CONFIGURATORS_CATEGORY + "," + ROUTERS_CATEGORY));

        // 将directory转为cluster，交给cluster调度
        Invoker invoker = cluster.join(directory);

        .......
        return invoker;
    }



因此，RouterChain是由RegistryDirectory管理的，RegistryDirectory实现了NotifyListener接口，在订阅到注册中心事件时，负责更新RouterChain持有的所有可用Invoker，实现与注册中心的同步。



路由器链是什么时候被调用的



需要回忆一下服务的引入过程。

Dubbo路由功能实现灰度发布及源码分析

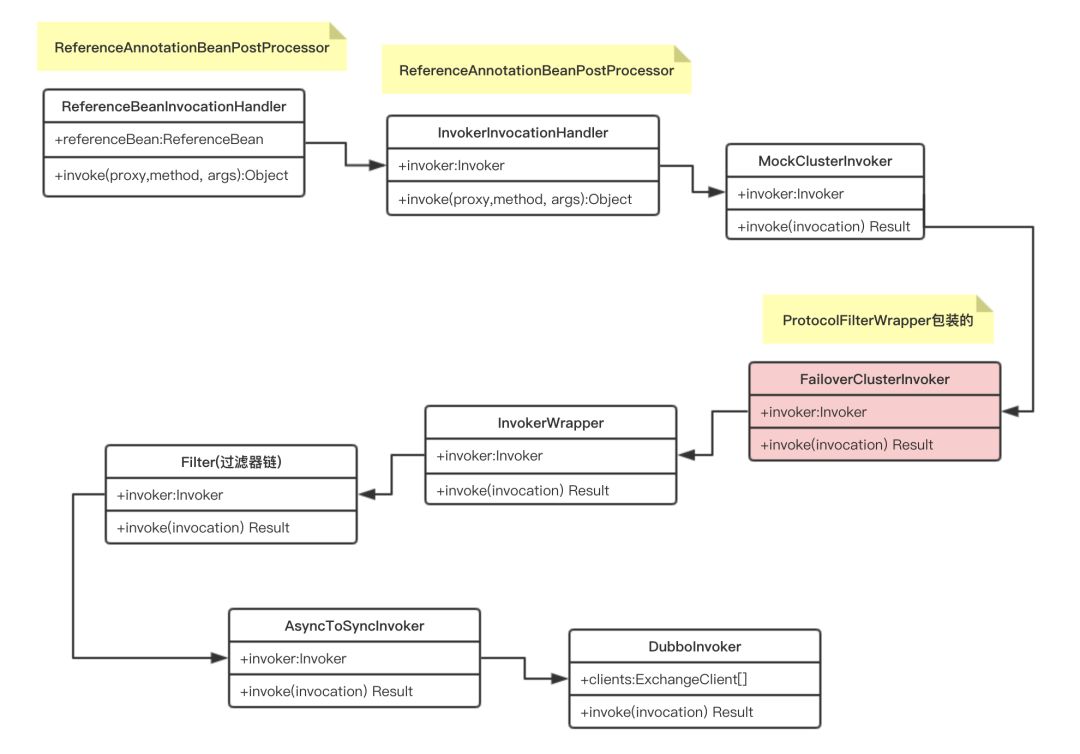

图为服务引入过程中，DubboInvoker被包装的次数及顺序。由于默认使用的集群容错策略为Failover，因此DubboInvoker还会被FailoverClusterInvoker包装，实现调用失败重试。



从集群容错层开始，一次请求开始到获取到目标服务提供者的调用过程为：

  • Cluster管理Directory，Cluster调用Directory的list方法获取可调用的所有服务提供者；

  • Directory调用RouterChain的router方法，获取所有路由器过滤后返回的可用服务提供者；

  • Cluster调用负载均衡器的select方法，返回本次调用的服务提供者。



以默认使用的Failover失败重试的集群容错为例，路由器链的调用由FailoverClusterInvoker的doInvoke方法实现。但dubbo使用模版方法模式，将路由器链的调用逻辑封装在了抽象类AbstractClusterInvoker，以实现通用逻辑的重用。因为涉及到Cluster，所以也将默认的FailoverCluster简单分析一遍。



AbstractClusterInvoker类的invoke方法：



@Override
    public Result invoke(final Invocation invocation) throws RpcException {
        .......
        // 路由功能，获取路由器过滤后的可调用提供者
        List<Invoker<T>> invokers = list(invocation);
        LoadBalance loadbalance = initLoadBalance(invokers, invocation);
        .....
        // 由子类实现
        return doInvoke(invocation, invokers, loadbalance);
    }



FailoverClusterInvoker类的doInvoke方法：



 public Result doInvoke(Invocation invocation, final List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
        List<Invoker<T>> copyInvokers = invokers;
        ........
        for (int i = 0; i < len; i++) {
            // 重试时重新路由
            if (i > 0) {
                .....
                copyInvokers = list(invocation);
                .....
            }
            // 负载均衡策略选择一个服务提供者
            Invoker<T> invoker = select(loadbalance, invocation, copyInvokers, invoked);
            .....
            try {
                // rpc调用
                Result result = invoker.invoke(invocation);
                if (le != null && logger.isWarnEnabled()) {
                    logger.warn();
                }
                return result;
            }
            .......
        }
        throw new RpcException();
    }



AbstractClusterInvoker类的list方法



protected List<Invoker<T>> list(Invocation invocation) throws RpcException {
    return directory.list(invocation);
}



最终调用到RegistryDirectory的doList方法



@Override
    public List<Invoker<T>> doList(Invocation invocation) {
        ......
        List<Invoker<T>> invokers = null;
        try {
            // 路由，调用RouterChain的route方法。
            invokers = routerChain.route(getConsumerUrl(), invocation);
        } catch (Throwable t) {
        }
        .......
        return invokers == null ? Collections.emptyList() : invokers;
    }



总结





在注册中心层引入服务时，通过抽象服务的所有提供者为Directory，调用Cluster的join方法巧妙的将Directory包装为FailoverClusterInvoker返回给上层调用。由Directory订阅注册中心事件获取所有服务提供者，当上层调用到FailoverClusterInvoker时，再由FailoverClusterInvoker从Directory获取当前注册到注册中心的所有可用服务提供者。而集群容错的失败重试、路由、负载均衡，则都是由Cluster调度完成的。
