在上两篇文章中讲了，服务提供者 Eureka + 服务消费者 Feign，服务提供者 Eureka + 服务消费者（rest + Ribbon），本篇文章结合，上两篇文章中代码进行修改加入断路器监控(Hystrix Dashboard)

在微服务架构中，根据业务来拆分成一个个的服务，服务与服务之间可以相互调用（RPC），在Spring Cloud可以用RestTemplate+Ribbon和Feign来调用。为了保证其高可用，单个服务通常会集群部署。由于网络原因或者自身的原因，服务并不能保证100%可用，如果单个服务出现问题，调用这个服务就会出现线程阻塞，此时若有大量的请求涌入，Servlet容器的线程资源会被消耗完毕，导致服务瘫痪。服务与服务之间的依赖性，故障会传播，会对整个微服务系统造成灾难性的严重后果，这就是服务故障的“雪崩”效应。

针对上述问题，在Spring Cloud Hystrix中实现了线程隔离、断路器等一系列的服务保护功能。它也是基于Netflix的开源框架 Hystrix实现的，该框架目标在于通过控制那些访问远程系统、服务和第三方库的节点，从而对延迟和故障提供更强大的容错能力。Hystrix具备了服务降级、服务熔断、线程隔离、请求缓存、请求合并以及服务监控等强大功能。

什么是断路器

断路器模式源于Martin Fowler的Circuit Breaker一文。“断路器”本身是一种开关装置，用于在电路上保护线路过载，当线路中有电器发生短路时，“断路器”能够及时的切断故障电路，防止发生过载、发热、甚至起火等严重后果。

在分布式架构中，断路器模式的作用也是类似的，当某个服务单元发生故障（类似用电器发生短路）之后，通过断路器的故障监控（类似熔断保险丝），向调用方返回一个错误响应，而不是长时间的等待。这样就不会使得线程因调用故障服务被长时间占用不释放，避免了故障在分布式系统中的蔓延。

断路器示意图

SpringCloud Netflix实现了断路器库的名字叫Hystrix. 在微服务架构下，通常会有多个层次的服务调用. 下面是微服架构下, 浏览器端通过API访问后台微服务的一个示意图：

一个微服务的超时失败可能导致瀑布式连锁反映，下图中，Hystrix通过自主反馈实现的断路器，防止了这种情况发生。

图中的服务B因为某些原因失败，变得不可用，所有对服务B的调用都会超时。当对B的调用失败达到一个特定的阀值(5秒之内发生20次失败是Hystrix定义的缺省值), 链路就会被处于open状态，之后所有所有对服务B的调用都不会被执行，取而代之的是由断路器提供的一个表示链路open的Fallback消息. Hystrix提供了相应机制，可以让开发者定义这个Fallbak消息.

open的链路阻断了瀑布式错误，可以让被淹没或者错误的服务有时间进行修复。这个fallback可以是另外一个Hystrix保护的调用, 静态数据，或者合法的空值. Fallbacks可以组成链式结构，所以，最底层调用其它业务服务的第一个Fallback返回静态数据.

准备工作

在开始加入断路器之前，我们先拿之前两篇博客，构建的两个微服务代码为基础，进行下面的操作

建议先阅读以下两篇文章

Spring Cloud（四）服务提供者 Eureka + 服务消费者 Feign
Spring Cloud（三）服务提供者 Eureka + 服务消费者（rest + Ribbon）

Eureka Service

导入第三篇文章中的项目：作为服务注册中心

spring-cloud-eureka-service

Eureka Provider

导入第三篇文章中的项目：作为服务的提供者

spring-cloud-eureka-provider-1
spring-cloud-eureka-provider-2
spring-cloud-eureka-provider-3

Ribbon Hystrix

在 Ribbon中使用断路器

修改项目

复制 spring-cloud-ribbon-consumer 项目,修改名称为spring-cloud-ribbon-consumer-hystrix

添加依赖

在项目pom 加上hystrix的依赖

<!-- hystrix 断路器 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-hystrix</artifactId>
</dependency>

服务注册

在程序的启动类 RibbonConsumerApplication 通过 @EnableHystrix 开启 Hystrix 断路器监控

package io.ymq.example.ribbon.consumer.hystrix;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.cloud.netflix.hystrix.EnableHystrix;
import org.springframework.context.annotation.Bean;
import org.springframework.web.client.RestTemplate;

@EnableHystrix
@EnableDiscoveryClient
@SpringBootApplication
public class RibbonConsumerApplication {

    @LoadBalanced
    @Bean
    RestTemplate restTemplate() {
        return new RestTemplate();
    }

    public static void main(String[] args) {
        SpringApplication.run(RibbonConsumerApplication.class, args);
    }
}

消费提供者方法

修改 ConsumerController 类的，hello 方法，加上注解@HystrixCommand(fallbackMethod = "defaultStores") 该注解对该方法创建了熔断器的功能
,并指定了defaultStores熔断方法，熔断方法直接返回了一个字符串， "feign + hystrix ,提供者服务挂了"

@HystrixCommand 表明该方法为hystrix包裹，可以对依赖服务进行隔离、降级、快速失败、快速重试等等hystrix相关功能
该注解属性较多，下面讲解其中几个

fallbackMethod 降级方法
commandProperties 普通配置属性，可以配置HystrixCommand对应属性，例如采用线程池还是信号量隔离、熔断器熔断规则等等
ignoreExceptions 忽略的异常，默认HystrixBadRequestException不计入失败
groupKey() 组名称，默认使用类名称
commandKey 命令名称，默认使用方法名

package io.ymq.example.ribbon.consumer.hystrix;

import com.netflix.hystrix.contrib.javanica.annotation.HystrixCommand;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.client.RestTemplate;

/**
 * 描述:调用提供者的 `home` 方法
 *
 * @author yanpenglei
 * @create 2017-12-05 18:53
 **/
@RestController
public class ConsumerController {

    @Autowired
    private RestTemplate restTemplate;

    @HystrixCommand(fallbackMethod = "defaultStores")
    @GetMapping(value = "/hello")
    public String hello() {
        return restTemplate.getForEntity("http://eureka-provider/", String.class).getBody();
    }

    public String defaultStores() {
        return "Ribbon + hystrix ,提供者服务挂了";
    }

}

测试断路器

依次启动项目：

spring-cloud-eureka-service
spring-cloud-eureka-provider-1
spring-cloud-eureka-provider-2
spring-cloud-eureka-provider-3
spring-cloud-ribbon-consumer-hystrix

启动该工程后，访问服务注册中心，查看服务是否都已注册成功：http://localhost:8761/

在命令窗口curl http://localhost:9000/hello，发现一切正常

或者浏览器get 请求http://localhost:9000/hello F5 刷新

停止 spring-cloud-eureka-provider-1 提供者，端口为：8081服务

再次访问命令窗口curl http://localhost:9000/hello ，断路器已经生效，提示：Ribbon + hystrix ,提供者服务挂了

Feign Hystrix

在 Feign中使用断路器

修改项目

复制spring-cloud-feign-consumer 项目,修改名称为spring-cloud-feign-consumer-hystrix

添加依赖

Feign是自带断路器的，如果在Dalston版本的Spring Cloud中，它没有默认打开。需要需要在配置文件中配置打开它,本项目我们是不需要打开的

feign:
  hystrix:
    enabled: true

服务注册

修改 HomeClient类，@FeignClient 注解，加上fallbackFactory指定新建的HystrixClientFallbackFactory 工厂类

在程序的启动类 RibbonConsumerApplication 通过 @EnableHystrix 开启 Hystrix

package io.ymq.example.feign.consumer.hystrix;

import org.springframework.cloud.netflix.feign.FeignClient;
import org.springframework.web.bind.annotation.GetMapping;

/**
 * 描述: 指定这个接口所要调用的 提供者服务名称 "eureka-provider"
 *
 * @author yanpenglei
 * @create 2017-12-06 15:13
 **/
@FeignClient(value ="eureka-provider",fallbackFactory = HystrixClientFallbackFactory.class)
public interface  HomeClient {

    @GetMapping("/")
    String consumer();
}

新加的类 HystrixClientFallbackFactory.java

package io.ymq.example.feign.consumer.hystrix;

import feign.hystrix.FallbackFactory;
import org.springframework.stereotype.Component;

/**
 * 描述:
 *
 * @author yanpenglei
 * @create 2017-12-07 20:37
 **/
@Component
public class HystrixClientFallbackFactory implements FallbackFactory<HomeClient> {

    @Override
    public HomeClient create(Throwable throwable) {
        return () -> "feign + hystrix ,提供者服务挂了";
    }
}

测试断路器

依次启动项目：

spring-cloud-eureka-service
spring-cloud-eureka-provider-1
spring-cloud-eureka-provider-2
spring-cloud-eureka-provider-3
spring-cloud-feign-consumer-hystrix

启动该工程后，访问服务注册中心，查看服务是否都已注册成功：http://localhost:8761/

在命令窗口curl http://localhost:9000/hello，发现一切正常

或者浏览器get 请求http://localhost:9000/hello F5 刷新

停止 spring-cloud-eureka-provider-1 提供者，端口为：8081服务

再次访问命令窗口curl http://localhost:9000/hello ，断路器已经生效，提示：Feign + hystrix ,提供者服务挂了

Hystrix Dashboard

HD 简介

Hystrix Dashboard在微服务架构中为例保证程序的可用性，防止程序出错导致网络阻塞，出现了断路器模型。断路器的状况反应了一个程序的可用性和健壮性，它是一个重要指标。Hystrix Dashboard是作为断路器状态的一个组件，提供了数据监控和友好的图形化界面。

改造项目

复制项目 spring-cloud-ribbon-consumer-hystrix，修改名称 spring-cloud-ribbon-consumer-hystrix-dashboard 在它的基础上进行改造。Feign的改造和这一样。

在pom的工程文件引入相应的依赖：

添加依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-hystrix</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-hystrix-dashboard</artifactId>
</dependency>

开启 HD

修改 RibbonConsumerApplication.java 类

在程序的入口RibbonConsumerApplication类，加上@EnableHystrix注解开启断路器，这个是必须的，并且需要在程序中声明断路点@HystrixCommand；加上@EnableHystrixDashboard注解，开启HystrixDashboard

package io.ymq.example.ribbon.consumer.hystrix;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.cloud.netflix.hystrix.EnableHystrix;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;
import org.springframework.context.annotation.Bean;
import org.springframework.web.client.RestTemplate;

@EnableHystrix
@EnableDiscoveryClient
@EnableHystrixDashboard
@SpringBootApplication
public class RibbonConsumerApplication {

    @LoadBalanced
    @Bean
    RestTemplate restTemplate() {
        return new RestTemplate();
    }

    public static void main(String[] args) {
        SpringApplication.run(RibbonConsumerApplication.class, args);
    }
}

声明断路点

声明断路点 @HystrixCommand(fallbackMethod = "defaultStores")

package io.ymq.example.ribbon.consumer.hystrix;

import com.netflix.hystrix.contrib.javanica.annotation.HystrixCommand;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.client.RestTemplate;

/**
 * 描述:调用提供者的 `home` 方法
 *
 * @author yanpenglei
 * @create 2017-12-05 18:53
 **/
@RestController
public class ConsumerController {

    @Autowired
    private RestTemplate restTemplate;

    @HystrixCommand(fallbackMethod = "defaultStores")
    @GetMapping(value = "/hello")
    public String hello() {
        return restTemplate.getForEntity("http://eureka-provider/", String.class).getBody();
    }

    public String defaultStores() {
        return "feign + hystrix Dashboard ,提供者服务挂了";
    }

}

fallbackMethod 降级方法
commandProperties 普通配置属性，可以配置HystrixCommand对应属性，例如采用线程池还是信号量隔离、熔断器熔断规则等等
ignoreExceptions 忽略的异常，默认HystrixBadRequestException不计入失败
groupKey() 组名称，默认使用类名称
commandKey 命令名称，默认使用方法名

测试服务

依次启动项目：

spring-cloud-eureka-service
spring-cloud-eureka-provider-1
spring-cloud-eureka-provider-2
spring-cloud-eureka-provider-3
spring-cloud-ribbon-consumer-hystrix-dashboard

启动该工程后，访问服务注册中心，查看服务是否都已注册成功：http://localhost:8761/

Hystrix Dashboard 监控

可以访问 http://127.0.0.1:9090/hystrix ,获取Hystrix Dashboard信息，默认最大打开5个终端获取监控信息，可以增加delay参数指定获取监控数据间隔时间

在界面依次输入：http://127.0.0.1:9000/hystrix.stream 、2000 、hello 点确定。可以访问以下，图形化监控页面

Hystrix Monitor 图形化监控页面

源码下载

GitHub：https://github.com/souyunku/spring-cloud-examples/tree/master/spring-cloud-hystrix-dashboard

码云：https://gitee.com/souyunku/spring-cloud-examples/tree/master/spring-cloud-hystrix-dashboard

Contact

作者：鹏磊
出处：http://www.ymq.io
Email：admin@souyunku.com
版权归作者所有，转载请注明出处
Wechat：关注公众号，搜云库，专注于开发技术的研究与知识分享

本文标题：Spring Cloud（五）断路器监控(Hystrix Dashboard)

本文链接：https://blog.quwenai.cn/post/2144.html

作者授权：除特别说明外，本文由 toobug 原创编译并授权 TOOBUG信息安全网刊载发布。

本文链接：https://blog.quwenai.cn/post/2144.html

分享到：

正文

Spring Cloud（五）断路器监控(Hystrix Dashboard)

什么是断路器

断路器示意图

准备工作

Eureka Service

Eureka Provider

Ribbon Hystrix

修改项目

添加依赖

服务注册

消费提供者方法

测试断路器

Feign Hystrix

修改项目

添加依赖

服务注册

测试断路器

Hystrix Dashboard

HD 简介

改造项目

添加依赖

开启 HD

声明断路点

测试服务

源码下载

Contact

相关阅读

使用Spring Cloud搭建服务注册中心

使用Spring Cloud搭建高可用服务注册中心

springcloud 入门(5) Hystrix Dashboard &Turbine

一张图带你了解 Spring Cloud 微服务架构！

发表评论取消回复

还没有评论，来说两句吧...

目录[+]

什么是断路器

断路器示意图

准备工作

Eureka Service

Eureka Provider

Ribbon Hystrix

修改项目

添加依赖

服务注册

消费提供者方法

测试断路器

Feign Hystrix

修改项目

添加依赖

服务注册

测试断路器

Hystrix Dashboard

HD 简介

改造项目

添加依赖

开启 HD

声明断路点

测试服务

源码下载

Contact

相关阅读

使用Spring Cloud搭建服务注册中心

使用Spring Cloud搭建高可用服务注册中心

springcloud 入门(5) Hystrix Dashboard &amp;Turbine

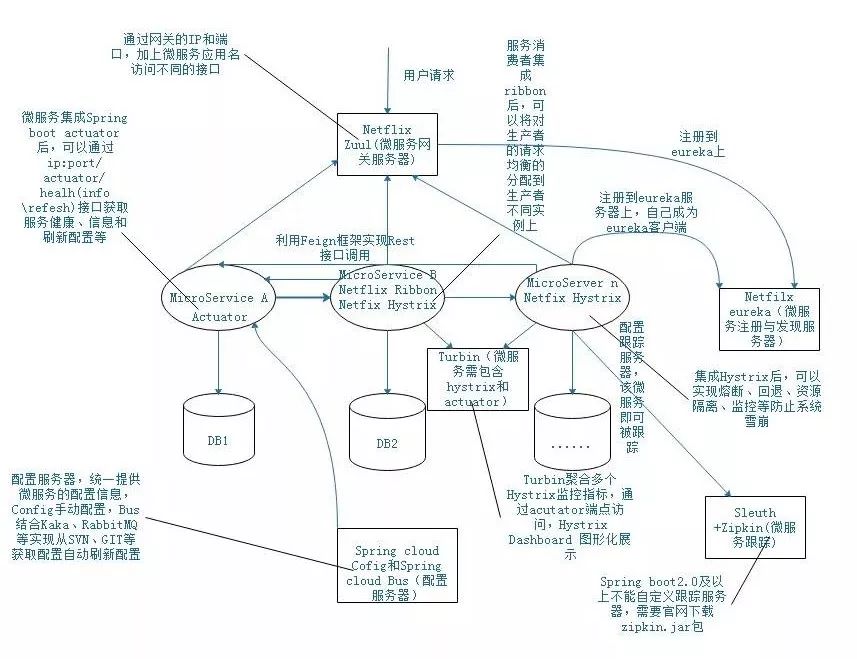

一张图带你了解 Spring Cloud 微服务架构！
