秒懂 kafka HA（高可用）

我们知道，kafka中每个topic被划分为多个partition，每个partition又有多个副本，那么这些分区副本是怎么均匀的分布在整个kafka集群的broker节点上的？partition副本的leader是通过什么算法选举出来的？partition副本的follower是怎么复制备份leader的数据的？本文我们就来说一说和 kafka 高可用相关的一些策略。

一、名词解释

要想说明白kafka的HA机制，我们必须先搞明白几个缩写名词，

1、AR、ISR、OSR

AR：Assigned Replicas，某分区的所有副本（这里所说的副本包括leader和follower）统称为 AR。

ISR：In Sync Replicas，所有与leader副本保持"一定程度同步"的副本（包括leader副本在内）组成 ISR 。生产者发送消息时，只有leader与客户端发生交互，follower只是同步备份leader的数据，以保障高可用，所以生产者的消息会先发送到leader，然后follower才能从leader中拉取消息进行同步，同步期间，follower的数据相对leader而言会有一定程度的滞后，前面所说的"一定程度同步"就是指可忍受的滞后范围，这个范围可以通过server.properties中的参数进行配置。

OSR ：Out-of-Sync Replied，在上面的描述中，相对leader滞后过多的follower将组成OSR 。

由此可见，AR = ISR + OSR，理想情况下，所有的follower副本都应该与leader 保持一定程度的同步，即AR=ISR，OSR集合为空

2、ISR 的伸缩性

leader负责跟踪维护 ISR 集合中所有follower副本的滞后状态，当follower副本"落后太多" 或 "follower超过一定时间没有向leader发送同步请求"时，leader副本会把它从 ISR 集合中剔除。如果 OSR 集合中有follower副本"追上"了leader副本，那么leader副本会把它从 OSR 集合转移至 ISR 集合。

上面描述的"落后太多"是指follower复制的消息落后于leader的条数超过预定值，这个预定值可在server.properties中通过replica.lag.max.messages配置，其默认值是4000。"超过一定时间没有向leader发送同步请求"，这个"一定时间"可以在server.properties中通过replica.lag.time.max.ms来配置，其默认值是10000，默认情况下，当leader发生故障时，只有 ISR 集合中的follower副本才有资格被选举为新的leader，而在 OSR 集合中的副本则没有任何机会（不过这个可以通过配置来改变）。

3、HW

HW （High Watermark）俗称高水位，它标识了一个特定的消息偏移量（offset），消费者只能消费HW之前的消息。

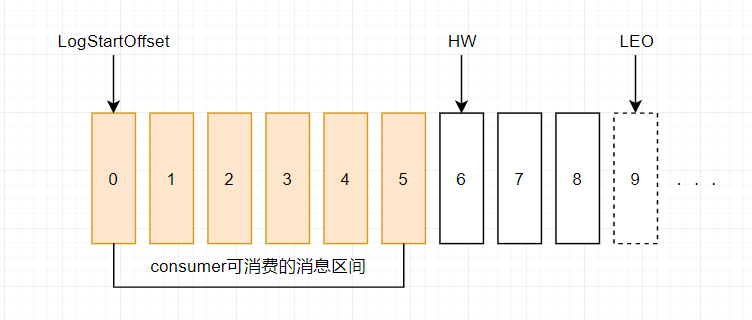

下图表示一个日志文件，这个日志文件中有9条消息，第一条消息的offset为0，最后一条消息的offset为8，虚线表示的offset为9的消息，代表下一条待写入的消息。日志文件的 HW 为6，表示消费者只能拉取offset在 0 到 5 之间的消息，offset为6的消息对消费者而言是不可见的。

4、LEO

LEO （Log End Offset），标识当前日志文件中下一条待写入的消息的offset。上图中offset为9的位置即为当前日志文件的 LEO，分区 ISR 集合中的每个副本都会维护自身的 LEO ，而 ISR 集合中最小的 LEO 即为分区的 HW（你品，你细品...），对消费者而言只能消费 HW 之前的消息。

5、 ISR 集合和 HW、LEO的关系

producer在发布消息到partition时，只会与该partition的leader发生交互将消息发送给leader，leader会将该消息写入其本地log，每个follower都从leader上pull数据做同步备份，follower在pull到该消息并写入其log后，会向leader发送ack，一旦leader收到了ISR中的所有follower的ack（只关注ISR中的所有follower，不考虑OSR，一定程度上提升了吞吐），该消息就被认为已经commit了，leader将增加HW，然后向producer发送ack。

也就是说，在ISR中所有的follower还没有完成数据备份之前，leader不会增加HW，也就是这条消息暂时还不能被消费者消费，只有当ISR中所有的follower都备份完成后，leader才会将HW后移。

ISR集合中LEO最小的副本，即同步数据同步的最慢的一个，这个最慢副本的LEO即leader的HW，消费者只能消费HW之前的消息。

二、kafka HA

Tips：我们说的副本包括leader和follower，都叫副本，不要认为叫副本说的就是follower。

kafka在0.8以前的版本中是没有分区副本的概念的，一旦某一个broker宕机，这个broker上的所有分区都将不可用。在0.8版本以后，引入了分区副本的概念，同一个partition可以有多个副本，在多个副本中会选出一个做leader，其余的作为follower，只有leader对外提供读写服务，follower只负责从leader上同步拉取数据，已保障高可用。

1、partition副本的分配策略

每个topic有多个partition，每个partition有多个副本，这些partition副本分布在不同的broker上，以保障高可用，那么这些partition副本是怎么均匀的分布到集群中的每个broker上的呢？

※ kafka分配partition副本的算法如下，

① 将所有的broker（假设总共n个broker）和待分配的partition排序；

② 将第i个partition分配到第（i mod n）个broker上；

③ 第i个partition的第j个副本分配到第（(i+j) mod n）个broker上；

2、kafka的消息传递备份策略

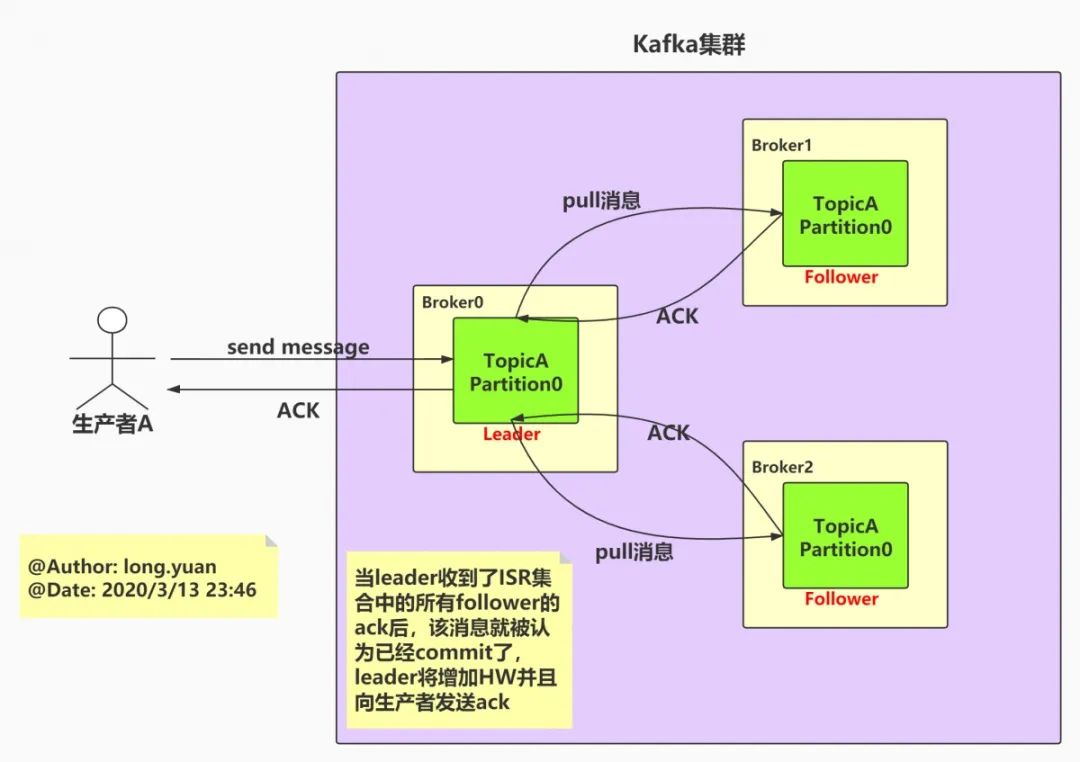

生产者将消息发送给分区的leader，leader会将该消息写入其本地log，然后每个follower都会从leader pull数据，follower pull到该消息并将其写入log后，会向leader发送ack，当leader收到了ISR集合中所有follower的ack后，就认为这条消息已经commit了，leader将增加HW并且向生产者返回ack。在整个流程中，follower也可以批量的从leader复制数据，以提升复制性能。

producer在发送消息的时候，可指定参数acks，表示"在生产者认为发送请求完成之前，有多少分区副本必须接收到数据"，有三个可选值，0、1、all(或-1)，默认为1，

acks=0，表示producer只管发，只要发出去就认为发发送请求完成了，不管leader有没有收到，更不管follower有没有备份完成。
acks=1，表示只要leader收到消息，并将其写入自己log后，就会返回给producer ack，不考虑follower有没有备份完成。
acks=all(或-1)，表示不仅要leader收到消息写入本地log，还要等所有ISR集合中的follower都备份完成后，producer才认为发送成功。

实际上，为了提高性能，follower在pull到消息将其保存到内存中而尚未写入磁盘时，就会向leader发送ack，所以也就不能完全保证异常发生后该条消息一定能被Consumer消费。

3、kafka中的Leader选举

面试官在考查你kafka知识的时候如果问你：kafka中的选举是怎么回事？而不说具体哪种选举，那这个面试官可能对kafka也是一知半解，这个时候就是"弄死"他的时候了，当然如果你没有一定的知识储备，那么就是你被"弄死"的时候。

因为kafka中涉及到选举的地方有多处，最常提及的也有：①cotroller选举、 ②分区leader选举和 ③consumer group leader的选举。我们在前面说过同一个partition有多个副本，其中一个副本作为leader，其余的作为follower。这里我们再说一个角色：controller！kafka集群中多个broker，有一个会被选举为controller，注意区分两者，一个是broker的leader，我们称为controller，一个是分区副本的leader，我们称为leader。

① controller的选举【broker的leader】

controller的选举是通过broker在zookeeper的"/controller"节点下创建临时节点来实现的，并在该节点中写入当前broker的信息 {“version”:1,”brokerid”:1,”timestamp”:”1512018424988”} ，利用zookeeper的强一致性特性，一个节点只能被一个客户端创建成功，创建成功的broker即为controller，即"先到先得"。

当controller宕机或者和zookeeper失去连接时，zookeeper检测不到心跳，zookeeper上的临时节点会被删除，而其它broker会监听临时节点的变化，当节点被删除时，其它broker会收到通知，重新发起controller选举。

② leader的选举【分区副本的leader】

分区leader的选举由 controller 负责管理和实施，当leader发生故障时，controller会将leader的改变直接通过RPC的方式通知需要为此作出响应的broker，需要为此作出响应的broker即该分区的ISR集合中follower所在的broker，kafka在zookeeper中动态维护了一个ISR，只有ISR里的follower才有被选为Leader的可能。

具体过程是这样的：按照AR集合中副本的顺序查找到第一个存活的、并且属于ISR集合的副本作为新的leader。一个分区的AR集合在创建分区副本的时候就被指定，只要不发生重分配的情况，AR集合内部副本的顺序是保持不变的，而分区的ISR集合上面说过因为同步滞后等原因可能会改变，所以注意这里是根据AR的顺序而不是ISR的顺序找。

※ 对于上面描述的过程我们假设一种极端的情况，如果partition的所有副本都不可用时，怎么办？这种情况下kafka提供了两种可行的方案：

1、选择 ISR中第一个活过来的副本作为Leader；

2、选择第一个活过来的副本（不一定是ISR中的）作为Leader；

这就需要在可用性和数据一致性当中做出选择，如果一定要等待ISR中的副本活过来，那不可用的时间可能会相对较长。选择第一个活过来的副本作为Leader，如果这个副本不在ISR中，那数据的一致性则难以保证。kafka支持用户通过配置选择，以根据业务场景在可用性和数据一致性之间做出权衡。

③消费组leader的选举

组协调器会为消费组（consumer group）内的所有消费者选举出一个leader，这个选举的算法也很简单，第一个加入consumer group的consumer即为leader，如果某一时刻leader消费者退出了消费组，那么会重新随机选举一个新的leader。

三、kafka架构中zookeeper的结构

1、查看方式

我们知道，kafka是基于zookeeper协调管理的，那么zookeeper中究竟存储了哪些信息？另外在后面分析 broker宕机和 controller宕机时，我们也需要先了解zookeeper的目录结构，所以我们先学习一下怎么查看zookeeper的目录结构？

① 首先启动zookeeper客户端连接zk服务

# cd /usr/local/zookeeper-cluster/zk1/bin
# ./zkCli.sh

② 查看zk根节点的子目录

[zk: localhost:2181(CONNECTED) 0] ls /
[cluster, controller_epoch, controller, brokers, zookeeper, admin, isr_change_notification, consumers, log_dir_event_notification, latest_producer_id_block, config]

③ 可以看到zk根节点下有很多子目录，以brokers为例，查看brokers的层级结

[zk: localhost:2181(CONNECTED) 1] ls /brokers
[ids, topics, seqid]
[zk: localhost:2181(CONNECTED) 2] ls /brokers/ids
[0]
[zk: localhost:2181(CONNECTED) 3] get /brokers/ids/0
{"listener_security_protocol_map":{"PLAINTEXT":"PLAINTEXT"},"endpoints":["PLAINTEXT://172.17.80.219:9092"],"jmx_port":-1,"host":"172.17.80.219","timestamp":"1584267365984","port":9092,"version":4}
cZxid = 0x300000535
ctime = Sun Mar 15 18:16:06 CST 2020
mZxid = 0x300000535
mtime = Sun Mar 15 18:16:06 CST 2020
pZxid = 0x300000535
cversion = 0
dataVersion = 1
aclVersion = 0
ephemeralOwner = 0x20191d7053f0009
dataLength = 196
numChildren = 0
[zk: localhost:2181(CONNECTED) 4]
[zk: localhost:2181(CONNECTED) 4]
[zk: localhost:2181(CONNECTED) 4]
[zk: localhost:2181(CONNECTED) 4] ls /brokers/topics
[__consumer_offsets, first]
[zk: localhost:2181(CONNECTED) 5] ls /brokers/topics/first
[partitions]
[zk: localhost:2181(CONNECTED) 6] ls /brokers/topics/first/partitions
[0, 1]
[zk: localhost:2181(CONNECTED) 7] ls /brokers/topics/first/partitions/0
[state]
[zk: localhost:2181(CONNECTED) 8] get /brokers/topics/first/partitions/0/state
{"controller_epoch":21,"leader":0,"version":1,"leader_epoch":8,"isr":[0]}
cZxid = 0x3000003e9
ctime = Sun Mar 08 16:24:37 CST 2020
mZxid = 0x3000005cb
mtime = Sun Mar 15 18:54:09 CST 2020
pZxid = 0x3000003e9
cversion = 0
dataVersion = 10
aclVersion = 0
ephemeralOwner = 0x0
dataLength = 73
numChildren = 0
[zk: localhost:2181(CONNECTED) 9]

可以看到，brokers下包括[ids, topics, seqid]，ids里面存储了存活的broker的信息，topics里面存储了kafka集群中topic的信息。同样的方法，可以查看其余节点的结构，这里不再演示。

2、节点信息（这里只列出和HA相关的部分节点）

① controller

controller节点下存放的是kafka集群中controller的信息（controller即kafka集群中所有broker的leader）。

② controller_epoch

controller_epoch用于记录controller发生变更的次数（controller宕机后会重新选举controller，这时候controller_epoch的值会+1），即记录当前的控制器是第几代控制器，用于防止broker脑裂。

③ brokes

brokers下的ids存储了存活的broker信息，topics存储了kafka集群中topic的信息，其中有一个特殊的topic：_consumer_offsets，新版本的kafka将消费者的offset就存储在__consumer_offsets下。

四、broker failover

我们了解了kafka集群中zookpeeper的结构，本文的主题是kafka的高可用分析，所以我们还是结合zookpper的结构，来分析一下，当kafka集群中的一个broker节点宕机时（非controller节点），会发生什么？

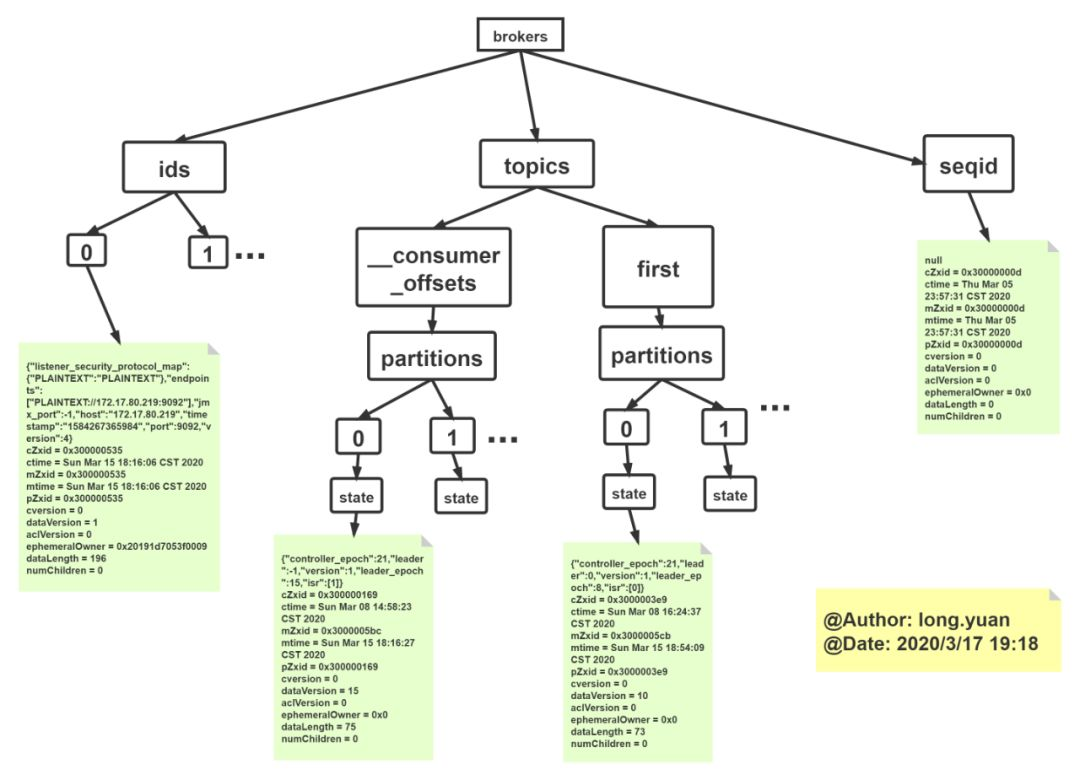

在讲之前，我们再来回顾一下brokers的结构，

※ 当非controller的broker宕机时，会执行如下操作，

1、controller会在zookeeper的 " /brokers/ids/" 节点注册一个watcher（监视器），当有broker宕机时，zookeeper会触发监视器（fire watch）通知controller。

2、controller 从 "/brokers/ids" 节点读取到所有可用的broker。

3、controller会声明一个set_p集合，该集合包含了宕机broker上所有的partition。

4、针对set_p中的每一个partition，

① 从 "/state"节点读取该partition当前的ISR；

② 决定该partition的新leader：如果该分区的 ISR中有存活的副本，则选择其中一个作为新leader；如果该partition的ISR副本全部挂了，则选择该partition的 AR集合中任一幸存的副本作为leader；如果该partition的所有副本都挂，则将分区的leader设为-1；

③ 将新 leader、ISR、controller_epoch 和 leader_epoch 等信息写入 state 节点；

5、通过RPC向set_p相关的broker发送LeaderAndISR Request命令。

五、controller failover

当 controller 宕机时会触发 controller failover。每个 broker 都会在 zookeeper 的 "/controller" 节点注册 watcher（监听器），当 controller 宕机时 zookeeper 中的临时节点消失，所有存活的 broker 收到 fire 的通知，每个 broker 都尝试创建新的临时节点，只有一个会创建成功并当选为 controller。

当新的 controller 当选时，会回调 KafkaController 的 onControllerFailover() 方法，在这个方法中完成controller的初始化，controller 在初始化时，首先会利用 ZK 的 watch 机制注册很多不同类型的监听器，主要有以下几种：

监听 /admin/reassign_partitions 节点，用于分区副本迁移的监听；
监听 /isr_change_notification 节点，用于 Partition Isr 变动的监听；
监听 /admin/preferred_replica_election 节点，用于 Partition 最优 leader 选举的监听；
监听 /brokers/topics 节点，用于 topic 新建的监听；
监听 /brokers/topics/TOPIC_NAME 节点，用于 Topic Partition 扩容的监听；
监听 /admin/delete_topics 节点，用于 topic 删除的监听；
监听 /brokers/ids 节点，用于 Broker 上下线的监听；

除了注册多种监听器外，controller初始化时还做以下操作，

initializeControllerContext()

初始化controller上下文，设置当前所有broker、topic、partition的leader、ISR等；
replicaStateMachine.startup()
partitionStateMachine.startup()

启动状态机；
brokerState.newState(RunningAsController)

将 brokerState 状态设置为 RunningAsController；
sendUpdateMetadataRequest(controllerContext.liveOrShuttingDownBrokerIds.toSeq)

把partition leadership信息发到所有brokers；
autoRebalanceScheduler.startup()

如果打开了autoLeaderRebalance，则启动"partition-rebalance-thread"线程；
deleteTopicManager.start()

如果delete.topic.enable=true，且 /admin/delete_topics 节点下有值，则删除相应的topic；

最后，把 onControllerFailover() 方法的源码贴一下，上面说的这些操作就是在这个方法中完成的，感兴趣的可以再去看下kafka源码，

def onControllerFailover() {
    if (isRunning) {
        info("Broker %d starting become controller state transition".format(config.brokerId))
        //read controller epoch from zk
        readControllerEpochFromZookeeper()
        // increment the controller epoch
        incrementControllerEpoch(zkUtils.zkClient)
        // before reading source of truth from zookeeper, register the listeners to get broker/topic callbacks
        registerReassignedPartitionsListener()
        registerIsrChangeNotificationListener()
        registerPreferredReplicaElectionListener()
        partitionStateMachine.registerListeners()
        replicaStateMachine.registerListeners()
        initializeControllerContext()
        replicaStateMachine.startup()
        partitionStateMachine.startup()
        // register the partition change listeners for all existing topics on failover
        controllerContext.allTopics.foreach(topic => partitionStateMachine.registerPartitionChangeListener(topic))
        info("Broker %d is ready to serve as the new controller with epoch %d".format(config.brokerId, epoch))
        brokerState.newState(RunningAsController)
        maybeTriggerPartitionReassignment()
        maybeTriggerPreferredReplicaElection()
        /* send partition leadership info to all live brokers */
        sendUpdateMetadataRequest(controllerContext.liveOrShuttingDownBrokerIds.toSeq)
        if (config.autoLeaderRebalanceEnable) {
            info("starting the partition rebalance scheduler")
            autoRebalanceScheduler.startup()
            autoRebalanceScheduler.schedule("partition-rebalance-thread", checkAndTriggerPartitionRebalance,
                5, config.leaderImbalanceCheckIntervalSeconds.toLong, TimeUnit.SECONDS)
        }
        deleteTopicManager.start()
    }
    else
        info("Controller has been shut down, aborting startup/failover")
}
